Xe cẩu bánh xích là gì? Cấu tạo, ưu nhược điểm và ứng dụng

Trong ngành nâng hạ, thách thức lớn nhất không phải là “nâng bao nhiêu tấn”, mà là “nâng trên địa hình nào”. Một nền đất yếu có thể vô hiệu hóa những cỗ máy mạnh nhất.

Thấu hiểu điều đó, đội ngũ kỹ sư của Vận Tải Navicosa luôn đặt trọn niềm tin vào xe cẩu bánh xích. Để bạn có cái nhìn sâu sắc nhất, bài viết này sẽ là một cẩm nang toàn diện, giúp bạn:

• Khám phá cấu tạo bên trong làm nên sức mạnh vượt trội.
• Phân tích các ưu và nhược điểm cốt lõi so với các loại cẩu khác.
• Nhận biết các phân loại xe phổ biến trên thị trường.
• Thấy rõ những ứng dụng then chốt của nó trong các siêu công trình.

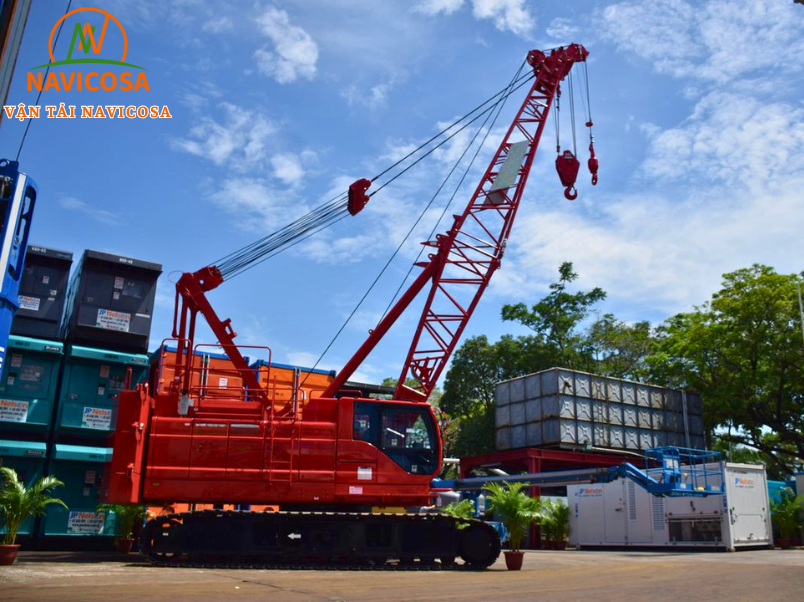

Xe Cẩu Bánh Xích Là Gì?

Xe cẩu bánh xích (tên tiếng Anh: Crawler Crane) là một loại thiết bị nâng hạ hạng nặng chuyên dụng, có cấu tạo đặc trưng với hệ thống di chuyển bằng dải xích thép thay vì bánh lốp thông thường.

Thiết kế này mang lại cho xe một lợi thế kỹ thuật vượt trội: diện tích tiếp xúc với mặt đất cực lớn, giúp phân bổ đều trọng lượng bản thân và tải trọng nâng, từ đó làm giảm đáng kể áp lực. Nhờ vậy, xe cẩu bánh xích có thể hoạt động một cách ổn định và an toàn trên những địa hình phức tạp nhất như nền đất yếu, sình lầy, hoặc bề mặt gồ ghề mà không cần đến hệ thống chân chống (outriggers) như xe cẩu bánh lốp.

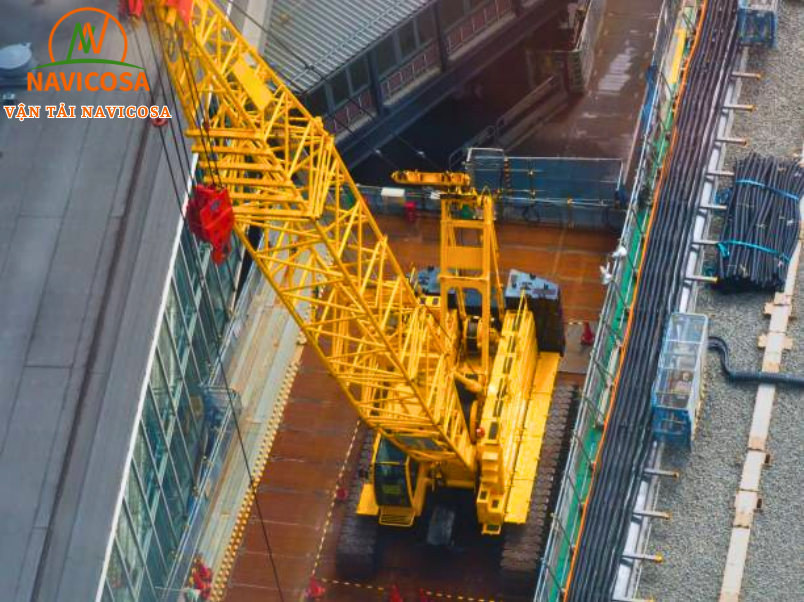

Cấu Tạo Cơ Bản Của Xe Cẩu Bánh Xích

Để hiểu rõ tại sao xe cẩu bánh xích có thể thực hiện những nhiệm vụ phi thường, chúng ta cần “mổ xẻ” 3 cụm kết cấu cốt lõi đã tạo nên sức mạnh và sự ổn định gần như tuyệt đối của nó.

(Để trực quan nhất, bạn có thể tham khảo hình ảnh chú thích chi tiết các bộ phận của xe cẩu bánh xích bên dưới).

2.1. Hệ thống di chuyển bánh xích (Crawler / Undercarriage)

Đây chính là bộ phận nền móng, là “đôi chân vững chãi” quyết định khả năng làm việc trên mọi địa hình của xe. Hệ thống này bao gồm:

• Hai dải xích thép: Được cấu tạo từ các mắt xích (track shoes) chịu lực cao, tạo ra một bề mặt tiếp xúc rộng lớn, vững chắc.
• Khung bánh xích: Bộ khung sườn chính để lắp đặt các dải xích, con lăn, và bánh răng truyền động.
• Động cơ di chuyển: Thường là 2 động cơ thủy lực độc lập cho mỗi bên dải xích, giúp xe có khả năng di chuyển tiến, lùi và xoay trở linh hoạt ngay tại vị trí.

Tại Navicosa, chúng tôi luôn nhấn mạnh rằng chính hệ thống này là yếu tố tạo ra sự khác biệt cơ bản, giúp xe cẩu bánh xích ổn định mà không cần chân chống.

2.2. Phần thân trên (Superstructure)

Nếu hệ thống di chuyển là nền móng, thì phần thân trên chính là “trung tâm đầu não và sức mạnh”, nơi mọi hoạt động điều khiển và nâng hạ diễn ra. Nó được đặt trên một mâm xoay (slewing ring) cho phép quay 360 độ và bao gồm:

• Cabin điều khiển: “Văn phòng” của người vận hành, nơi chứa tất cả các hệ thống điều khiển, màn hình hiển thị thông số an toàn và biểu đồ tải.
• Động cơ chính và hệ thống thủy lực: “Trái tim” của cỗ máy, cung cấp năng lượng cho mọi hoạt động từ di chuyển, quay toa cho đến vận hành tời nâng hạ.
• Hệ thống tời (Hoists): Gồm các trống cáp và động cơ mạnh mẽ dùng để cuộn/nhả cáp thép, trực tiếp thực hiện việc nâng và hạ tải.
• Đối trọng (Counterweight): Các tấm kim loại có trọng lượng cực lớn được lắp ở phía sau thân xe. Bộ phận này đóng vai trò tối quan trọng, tạo ra momen cân bằng để chống lại momen do tải trọng gây ra, đảm bảo xe không bị lật về phía trước khi làm việc.

2.3. Hệ thống cần (Boom System)

Đây là “cánh tay vươn xa” của xe cẩu, quyết định tầm với và chiều cao nâng của thiết bị. Hệ thống này có cấu trúc rất linh hoạt:

• Cần chính (Main Boom): Thường có kết cấu giàn không gian (lattice) bằng thép cường độ cao, vừa đảm bảo độ cứng vững, vừa tối ưu hóa trọng lượng. Cần chính được lắp ráp từ nhiều đoạn ngắn, cho phép thay đổi chiều dài tùy theo yêu cầu của công việc.
• Cần phụ (Jib / Fly Jib): Là một cần phụ nhỏ hơn, được lắp vào đầu cần chính để tăng thêm chiều cao và tầm với cho các công việc nâng tải nhẹ hơn.
• Hệ thống Puly và Cáp thép (Pulleys and Wire Ropes): Cáp thép chạy dọc theo cần, luồn qua các puly ở đỉnh cần và móc cẩu. Sức mạnh của hệ thống tời được truyền qua hệ thống này để nâng vật nặng.

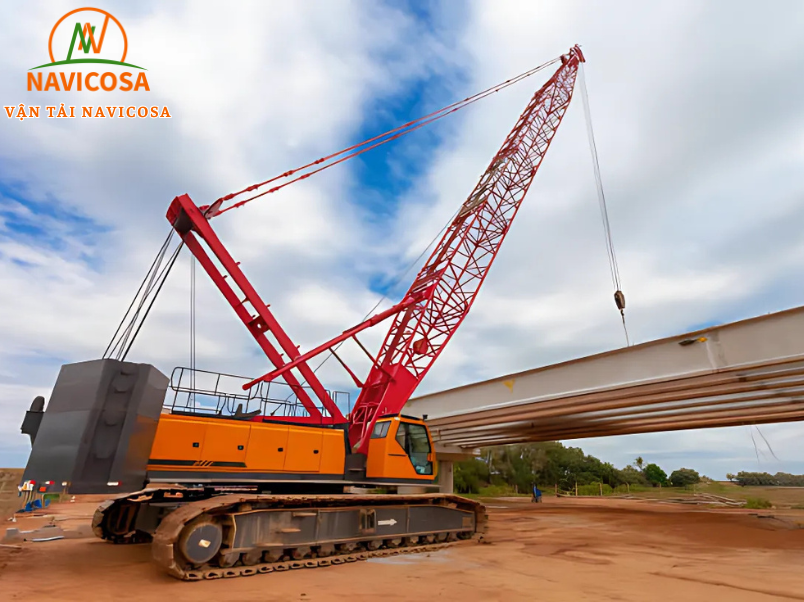

Ưu Điểm Vượt Trội và Những Hạn Chế Cần Lưu Ý Của Cẩu Bánh Xích

Bất kỳ thiết bị nào cũng có những điểm mạnh và điểm yếu riêng. Với kinh nghiệm vận hành và tư vấn cho hàng trăm dự án, đội ngũ kỹ sư của Vận Tải Navicosa đã tổng kết lại những ưu và nhược điểm cốt lõi của xe cẩu bánh xích để bạn có cái nhìn toàn diện nhất.

3.1. Ưu điểm – Vì sao xe cẩu bánh xích là lựa chọn không thể thay thế?

• Sức nâng siêu trọng: Đây là ưu điểm tuyệt đối. Xe cẩu bánh xích được thiết kế để xử lý những khối hàng hóa, cấu kiện có tải trọng cực lớn, từ vài trăm đến hàng nghìn tấn, vượt xa khả năng của hầu hết các loại xe cẩu bánh lốp.
• “Vua” ổn định trên địa hình phức tạp: Nhờ hệ thống bánh xích, xe có thể làm việc vững chãi trên nền đất yếu, không bằng phẳng mà không cần sử dụng chân chống. Đây là yếu tố sống còn tại các công trường xây dựng ven biển, dự án điện gió trên đồi núi, hay những khu vực có nền địa chất yếu.
• Linh hoạt ngay tại công trường: Một trong những khả năng đặc biệt là xe cẩu bánh xích có thể di chuyển một quãng đường ngắn trong khi vẫn đang treo tải (trong điều kiện an toàn cho phép). Điều này cực kỳ hữu ích khi cần điều chỉnh vị trí cấu kiện một cách chính xác.
• Tầm với xa và chiều cao ấn tượng: Với kết cấu cần giàn có thể lắp nối, xe cẩu bánh xích dễ dàng đạt được chiều cao và tầm với vượt trội, lý tưởng cho việc thi công nhà cao tầng, lắp đặt tuabin gió, hay xây dựng các nhịp cầu lớn.

3.2. Nhược điểm – Những yếu tố cần cân nhắc kỹ lưỡng

• Di chuyển chậm chạp: Tốc độ di chuyển của xe cẩu bánh xích rất thấp, chỉ khoảng 1-2 km/h. Vì vậy, nó không phù hợp cho các công việc đòi hỏi phải di chuyển liên tục giữa nhiều địa điểm cách xa nhau.
• Vận chuyển phức tạp và tốn kém: Đây là hạn chế lớn nhất. Để di chuyển xe cẩu bánh xích từ dự án này sang dự án khác, chúng tôi phải tiến hành tháo rời gần như toàn bộ kết cấu (cần, đối trọng, thân xe…) và vận chuyển bằng các tổ hợp xe đầu kéo, xe rơ-moóc chuyên dụng (trailer). Quá trình này đòi hỏi chi phí, thời gian và nhân lực đáng kể.
• Yêu cầu không gian lắp dựng lớn: Việc tháo lắp và lắp dựng xe tại công trường cần một mặt bằng rộng rãi, bằng phẳng và ổn định.
• Chi phí đầu tư và vận hành cao: So với xe cẩu bánh lốp cùng tải trọng, chi phí đầu tư ban đầu, chi phí vận chuyển và bảo dưỡng cho xe cẩu bánh xích thường cao hơn đáng kể.

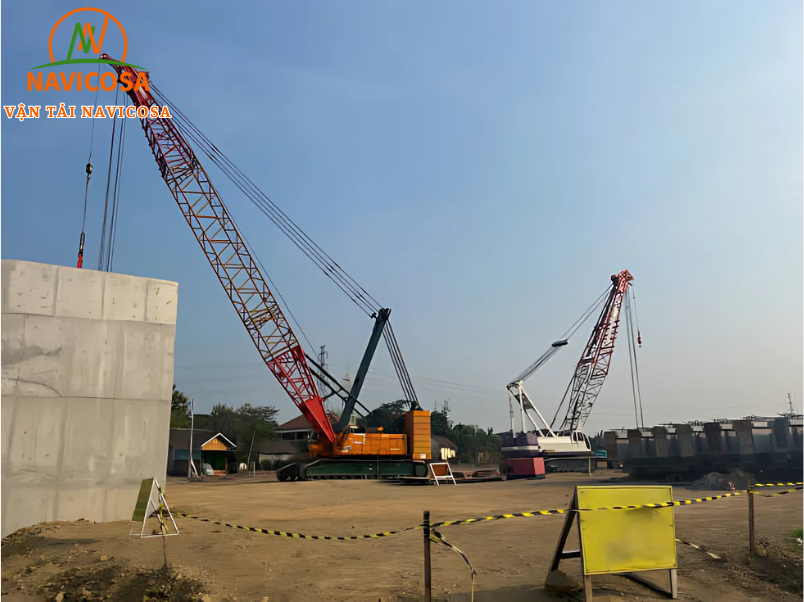

Phân Loại Xe Cẩu Bánh Xích Phổ Biến: Lựa Chọn Nào Cho Dự Án Của Bạn?

Thị trường xe cẩu bánh xích rất đa dạng với hàng trăm mẫu mã khác nhau. Để lựa chọn được thiết bị phù hợp nhất cho dự án, việc đầu tiên là phải hiểu các cách phân loại chính. Tại Vận Tải Navicosa, chúng tôi thường tư vấn cho khách hàng dựa trên hai tiêu chí cốt lõi và dễ hiểu nhất: Tải trọng nâng và Thương hiệu sản xuất.

Phân loại theo Tải trọng nâng (Lifting Capacity)

Đây là yếu tố quan trọng hàng đầu, quyết định trực tiếp đến quy mô công việc mà xe cẩu có thể đảm nhận.

Cẩu cỡ nhỏ (Dưới 80 tấn)

Ứng dụng: Phù hợp cho các công việc xây dựng dân dụng, lắp dựng kết cấu thép nhà xưởng quy mô vừa, ép cọc cừ larsen, và các công việc nâng hạ vật liệu cơ bản tại công trường.

Cẩu cỡ trung (Từ 80 tấn – 250 tấn)

Ứng dụng: Đây là dải tải trọng phổ biến và linh hoạt nhất. Chúng tôi thường xuyên triển khai dòng cẩu này cho các dự án xây dựng cầu đường, lắp ghép cấu kiện bê tông đúc sẵn, thi công nhà cao tầng và các dự án công nghiệp đòi hỏi tầm với xa.

Cẩu cỡ lớn (Từ 250 tấn – 800 tấn)

Ứng dụng: Dành riêng cho các dự án hạ tầng trọng điểm. Dòng cẩu này chuyên phục vụ thi công nhà máy lọc dầu, nhà máy nhiệt điện, lắp đặt các module thiết bị nặng, và xây dựng các cây cầu quy mô lớn.

Cẩu siêu trọng (Trên 800 tấn)

Ứng dụng: Đây là những “siêu cỗ máy” chỉ xuất hiện trong các siêu dự án, đặc biệt là lắp đặt tuabin điện gió trên bờ (onshore) và ngoài khơi (offshore), hoặc nâng hạ các cấu kiện nặng hàng nghìn tấn trong ngành đóng tàu, dầu khí.

Phân loại theo Thương hiệu sản xuất

Uy tín của thương hiệu thường đi đôi với chất lượng, độ bền bỉ và sự ổn định của thiết bị. Dưới đây là những thương hiệu hàng đầu mà ngành công nghiệp và đội ngũ Navicosa tin dùng:

• Kobelco (Nhật Bản): Rất phổ biến tại Việt Nam và Châu Á, nổi tiếng với sự vận hành bền bỉ, tiết kiệm nhiên liệu và dễ dàng sửa chữa, bảo dưỡng.
• Hitachi Sumitomo (Nhật Bản): Một tên tuổi lớn khác từ Nhật Bản, được đánh giá cao về độ tin cậy, công nghệ và sự an toàn trong vận hành.
• Liebherr (Đức): Được xem là tiêu chuẩn hàng đầu thế giới trong ngành thiết bị nâng hạ. Cẩu Liebherr nổi tiếng với công nghệ tiên tiến, sức nâng vượt trội và chất lượng chế tạo đỉnh cao.
• Manitowoc (Mỹ): Là một trong những nhà sản xuất xe cẩu lớn nhất toàn cầu, cung cấp các dòng sản phẩm đa dạng với hiệu suất và độ tin cậy đã được khẳng định.
• Sany / XCMG (Trung Quốc): Các thương hiệu này đang ngày càng phát triển mạnh mẽ với lợi thế về giá thành cạnh tranh và công nghệ được cải tiến liên tục.

Ứng Dụng Thực Tế Của Xe Cẩu Bánh Xích Trong Những Lĩnh Vực Nào?

Với những ưu điểm vượt trội về sức nâng và độ ổn định, xe cẩu bánh xích không phải là thiết bị dành cho mọi công việc, mà là “nhân vật chính” trong các dự án quy mô lớn và phức tạp. Dưới đây là những lĩnh vực mà kinh nghiệm của Vận Tải Navicosa cho thấy vai trò không thể thay thế của nó.

Xây dựng Công trình Công nghiệp và Dân dụng

Đây là lĩnh vực ứng dụng quen thuộc nhất. Tại các công trường xây dựng nhà cao tầng, trung tâm thương mại hay nhà xưởng công nghiệp, xe cẩu bánh xích đảm nhận các nhiệm vụ đòi hỏi sức nâng lớn và độ chính xác cao như:

• Lắp đặt các kết cấu thép, dầm bê tông tiền chế.
• Cẩu các khối panel tường, hệ thống cơ điện (M&E), và thiết bị làm mát (chiller) lên nóc tòa nhà.
• Vận hành trong không gian hạn chế của dự án trong thời gian dài.

Thi công Cầu đường và Hạ tầng Giao thông

Trong xây dựng cầu, xe cẩu bánh xích là thiết bị chủ lực cho công đoạn “lao dầm” – một trong những hạng mục phức tạp và nguy hiểm nhất. Khả năng làm việc ổn định trên nền đất yếu gần bờ sông, kênh rạch là một lợi thế tuyệt đối, giúp thực hiện các công việc:

• Nâng hạ và lắp đặt các phiến dầm cầu (dầm Super T, dầm I).
• Cẩu hệ thống ván khuôn (coffa), lồng thép để thi công trụ cầu và mố cầu.
• Phục vụ các công trình metro, hầm chui, cảng sông.

Lắp đặt Năng lượng Tái tạo (Điện gió) và Nhà máy Điện

Đây là lĩnh vực đang phát triển bùng nổ và cũng là nơi xe cẩu bánh xích thể hiện sức mạnh tối đa, đặc biệt là các dòng cẩu siêu trọng. Các nhiệm vụ chính bao gồm:

• Lắp đặt các đoạn thân tháp (tower sections).
• Nâng và lắp đặt tuabin (nacelle) nặng hàng trăm tấn.
• Gắn các cánh quạt (blades) có chiều dài hàng chục mét lên tuabin.

Tại Navicosa, chúng tôi hiểu rằng độ chính xác và an toàn trong các dự án này là yêu cầu bắt buộc, và xe cẩu bánh xích là giải pháp duy nhất đáp ứng được.

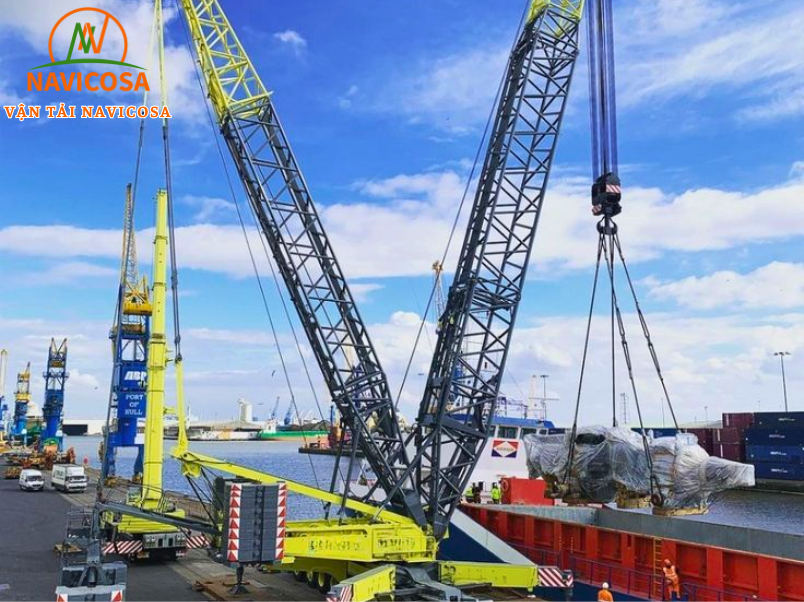

Công việc tại Cảng biển và Đóng tàu

Trong môi trường làm việc bận rộn của cảng biển và các nhà máy đóng tàu, xe cẩu bánh xích thực hiện các nhiệm vụ nâng hạ hàng siêu trường, siêu trọng như:

• Bốc dỡ các thiết bị, máy móc quá khổ từ tàu lên bờ và ngược lại.
• Lắp ráp các module, block lớn của thân tàu.
• Tham gia lắp đặt các loại cẩu chuyên dụng khác như cẩu giàn (cẩu bờ STS).

Giải Đáp Các Câu Hỏi Thường Gặp Về Xe Cẩu Bánh Xích

Dưới đây là một số câu hỏi mà đội ngũ tư vấn của Vận Tải Navicosa thường xuyên nhận được từ khách hàng. Chúng tôi đã tổng hợp và giải đáp một cách ngắn gọn, dễ hiểu nhất.

1. Xe cẩu bánh xích có được chạy trên đường nhựa không?

Câu trả lời dứt khoát là KHÔNG. Dải xích được làm bằng thép cường độ cao sẽ phá hủy hoàn toàn bề mặt đường nhựa hoặc bê tông. Việc tự ý di chuyển xe cẩu bánh xích trên đường bộ không chỉ gây hư hỏng hạ tầng mà còn vi phạm nghiêm trọng luật giao thông và tiềm ẩn nguy cơ mất an toàn do tốc độ di chuyển rất chậm.

Để di chuyển xe từ nơi này đến nơi khác, chúng tôi phải tháo rời và sử dụng các loại xe đầu kéo và rơ-moóc chuyên dụng (moóc lùn, moóc sàn) để vận chuyển.

2. Chi phí thuê xe cẩu bánh xích được tính như thế nào?

Không có một mức giá cố định. Chi phí thuê phụ thuộc vào nhiều yếu tố kết hợp. Tại Navicosa, một báo giá thuê xe cẩu bánh xích hoàn chỉnh thường bao gồm các hạng mục sau:

• Chi phí thuê xe theo thời gian: Tính theo ca (8 tiếng), theo ngày, hoặc theo tháng. Thuê càng dài, đơn giá càng tốt.
• Tải trọng của xe: Xe có sức nâng càng lớn thì chi phí càng cao.
• Chi phí vận chuyển, lắp dựng và tháo dỡ: Đây là một khoản chi phí đáng kể do tính phức tạp của công việc.
• Chi phí cho thợ vận hành và phụ cẩu: Đã bao gồm trong báo giá dịch vụ của chúng tôi.
• Độ phức tạp của công việc: Các yêu cầu đặc biệt như làm việc ban đêm, ca kíp kéo dài, hoặc các thế cẩu khó sẽ ảnh hưởng đến chi phí cuối cùng.

3. Lắp dựng một chiếc xe cẩu bánh xích 100 tấn mất bao lâu?

Thông thường, với điều kiện mặt bằng thuận lợi, việc lắp dựng hoàn chỉnh một chiếc xe cẩu bánh xích 100 tấn sẽ mất khoảng từ 1 đến 2 ngày.

Thời gian này có thể thay đổi tùy thuộc vào:

• Điều kiện mặt bằng tại công trường: Mặt bằng có đủ rộng và cứng cáp hay không.
• Cấu hình cần cẩu: Chiều dài cần chính và việc có lắp thêm cần phụ hay không.
• Sự phối hợp của đội ngũ kỹ thuật.

Quá trình này đòi hỏi sự tham gia của một đội ngũ kỹ thuật lành nghề và thường cần đến một xe cẩu bánh lốp nhỏ hơn để phục vụ việc lắp ráp (cẩu phụ).

Kết luận

Qua những phân tích chi tiết từ cấu tạo, ưu nhược điểm cho đến các ứng dụng thực tế, có thể thấy rõ xe cẩu bánh xích không đơn thuần là một cỗ máy, mà là một giải pháp kỹ thuật toàn diện cho những thách thức nâng hạ phức tạp nhất. Nó là sự đảm bảo cho những công việc đòi hỏi sức nâng siêu trọng, sự ổn định trên địa hình khó và độ an toàn ở mức tuyệt đối.

Việc lựa chọn đúng loại xe cẩu bánh xích và một đơn vị vận hành chuyên nghiệp chính là yếu tố then chốt quyết định đến sự an toàn, tiến độ và hiệu quả chi phí của toàn bộ dự án.

Với vai trò là đơn vị hàng đầu trong lĩnh vực cung cấp thiết bị và giải pháp nâng hạ hạng nặng tại Việt Nam, Vận Tải Navicosa luôn sẵn sàng đồng hành cùng bạn.
