Trang chủCách chọn xe cẩu đúng tải trọng phụ thuộc vào ba thông số kỹ thuật cốt lõi: trọng lượng tĩnh của hàng hóa, bán kính làm việc (khoảng cách từ tâm mâm quay đến trọng tâm kiện hàng) và chiều cao nâng. Nguyên tắc cơ học bất di dịch trong vận hành thiết bị nâng hạ là sức nâng của xe cẩu luôn tỷ lệ nghịch với tầm vươn cần.
Để triệt tiêu rủi ro quá tải, kỹ sư Navicosa khuyến nghị doanh nghiệp luôn áp dụng hệ số an toàn (Safety Margin) bằng cách cộng thêm tối thiểu 15% – 20% tải trọng dư thừa, đồng thời tính toán cả trọng lượng của thiết bị chằng buộc (rigging gear) vào tổng mức tải thực tế.
Nguyên lý cốt lõi: Đọc hiểu biểu đồ tải (Load Chart)
Biểu đồ tải (Load Chart) là tài liệu kỹ thuật nền tảng quy định giới hạn an toàn của mọi thiết bị nâng hạ. Biểu đồ này chứng minh một nguyên lý vật lý: Sức nâng tối đa của xe cẩu chỉ đạt được khi cần thu ngắn nhất và góc nâng lớn nhất. Bán kính vươn cần càng xa, năng lực cẩu hàng sẽ càng giảm dần.
1. Sự thật về tải trọng danh định của xe cẩu
Nhiều doanh nghiệp thường hiểu lầm rằng một chiếc “xe cẩu 50 tấn” có thể cẩu được kiện hàng nặng 50 tấn ở bất kỳ vị trí nào. Thực tế, nhà sản xuất (như Kato hay Tadano) chỉ thiết lập mức tải trọng danh định 50 tấn cho điều kiện lý tưởng nhất: Cần vươn ngắn (khoảng 10 mét) và góc nâng gần 80 độ. Nếu công trình yêu cầu đưa kiện hàng đó ra xa 20 mét, sức nâng an toàn của chiếc xe 50 tấn này có thể giảm xuống chỉ còn chưa tới 10 tấn.
2. Tầm quan trọng của bán kính làm việc (Working Radius)
Bán kính làm việc quyết định trực tiếp cấu hình xe cẩu cần thuê. Đây là khoảng cách đo theo phương ngang từ tâm mâm quay của xe cẩu đến đường tâm của dây cáp đang treo móc tải. Để lập phương án chính xác, đội ngũ kỹ thuật bắt buộc phải đo lường khoảng cách từ vị trí đỗ xe an toàn đến vị trí đặt hàng cuối cùng trên mặt bằng.

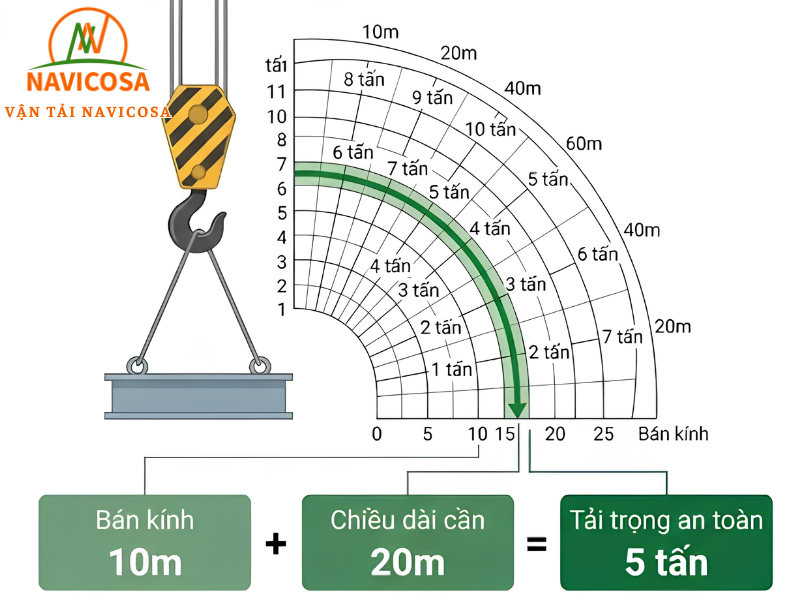

Đọc hiểu biểu đồ tải (Load Chart)
4 Bước kỹ thuật để chọn đúng tải trọng xe cẩu
Quy trình chọn xe cẩu chuẩn xác bao gồm 4 bước kỹ thuật khép kín: Xác định tổng trọng lượng hàng hóa cùng đồ nghề chằng buộc, đo lường bán kính làm việc thực tế tại công trường, xác định chiều cao nâng hạ theo bản vẽ thiết kế và đối chiếu thông số với biểu đồ tải để chọn thiết bị có dư tải an toàn.
Bước 1: Tính toán tổng trọng lượng nâng (Gross Weight)
Một kiện hàng nặng 10 tấn không có nghĩa là bạn chỉ cần tính sức nâng 10 tấn. Tổng tải trọng thực tế (Gross Load) bắt buộc phải bao gồm khối lượng của các thiết bị phụ trợ (rigging gear). Kỹ thuật viên hiện trường phải cộng thêm trọng lượng của cụm móc cẩu (hook block), cáp thép, sling xích, ma ní và dầm cân bằng (spreader bar). Cụm thiết bị này hoàn toàn có thể nặng từ vài trăm kg đến hơn 1 tấn đối với các hạng mục siêu trường.
Bước 2: Đo đạc bán kính làm việc tối đa
Nhà thầu cần xác định khoảng cách xa nhất mà cần cẩu phải vươn tới trong suốt quá trình cẩu hạ. Bạn không thể đặt xe cẩu sát ngay cạnh kiện hàng nếu khu vực đó bị vướng mương nước, hố ga ngầm hoặc nền đất yếu. Bán kính làm việc sẽ thiết lập ranh giới an toàn để mở rộng hệ thống chân chống thủy lực.
Bước 3: Xác định chiều cao nâng (Lifting Height)
Chiều cao làm việc tính từ mặt đất lên đến điểm cao nhất của kiện hàng khi được nâng bổng. Yếu tố này ảnh hưởng trực tiếp đến quyết định chọn loại xe. Các hạng mục đưa máy lên tầng cao đòi hỏi xe cẩu bánh lốp Kato sở hữu hệ thống cần Telescopic vươn dài từ 30m đến 50m.
Bước 4: Áp dụng hệ số an toàn (Safety Margin)
Tiêu chuẩn HSE nghiêm cấm việc sử dụng thiết bị cơ giới làm việc ở 100% công suất giới hạn. Navicosa luôn tư vấn các nhà thầu tại Bình Dương sử dụng hệ số an toàn dư tải tối thiểu 15-20%. Nếu kiện hàng nặng 15 tấn, đặt ở bán kính 5 mét, và biểu đồ tải chỉ ra xe 25 tấn vừa vặn cẩu được ở mức 95% công suất, nhà thầu nên đổi sang xe Kato 50 tấn để đảm bảo an toàn cho hệ thống cáp tời và bơm thủy lực.
Kỹ thuật để chọn đúng tải trọng xe cẩu
Phân tích thực địa: Yếu tố ngoại cảnh tác động đến sức nâng
Việc chọn xe cẩu không chỉ dựa trên thông số hàng hóa mà còn bị chi phối mạnh mẽ bởi các yếu tố môi trường thi công. Ba rào cản lớn nhất bao gồm: Độ cứng của nền móng, không gian vướng chướng ngại vật trên không và tốc độ gió thực tế tại cao độ làm việc.
1. Khả năng chịu tải của mặt bằng (Ground Bearing Pressure)
Hệ thống chân chống (outriggers) tiếp nhận toàn bộ tải trọng của xác xe và kiện hàng. Khi thi công tại các khu công nghiệp mới san lấp, nếu nền đất chưa lu lèn đạt chuẩn K95, chân cẩu rất dễ bị lún gãy. Giải pháp kỹ thuật bắt buộc lúc này là sử dụng hệ thống tấm lót thép (outrigger pads) chuyên dụng để phân tán lực ép nền, giúp xe cẩu duy trì trọng tâm vững chắc.
2. Chướng ngại vật và Không gian giới hạn
Tại các nhà máy đang vận hành, không gian làm việc thường bị hạn chế bởi trần xưởng thấp hoặc hệ thống đường ống PCCC. Trong điều kiện này, xe cẩu Kato không thể tăng góc nâng để đạt sức tải thiết kế. Đội ngũ Navicosa sẽ kết hợp xe nâng hàng trọng tải lớn hoặc sử dụng tổ hợp rùa đẩy máy bằng thủy lực để di dời nội bộ thay vì cẩu vượt nóc.

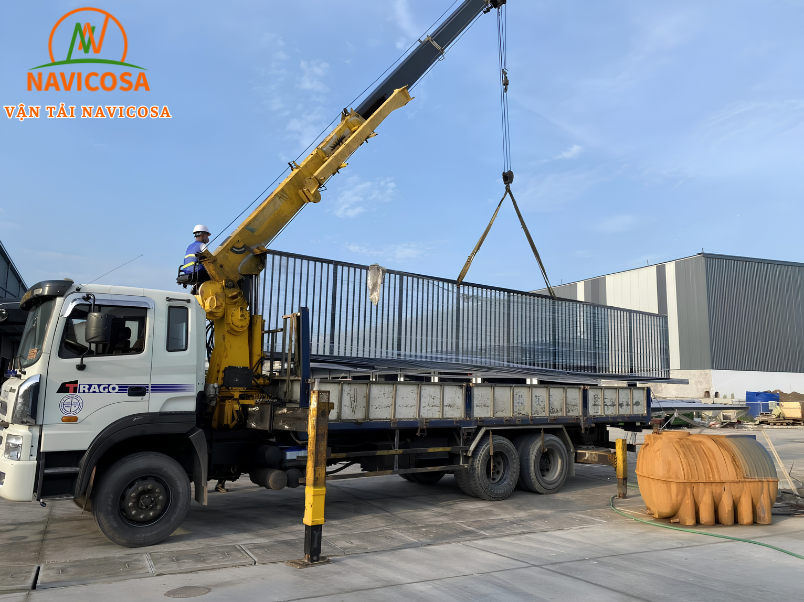

Những sai lầm phổ biến khiến doanh nghiệp chọn sai xe cẩu
Ba sai lầm kỹ thuật nghiêm trọng nhất dẫn đến rủi ro đứt gãy tiến độ bao gồm: Sử dụng thiết bị thiếu tải trọng để tiết kiệm chi phí, cung cấp sai trọng lượng thực tế của máy móc và không đánh giá kết cấu ngầm của mặt bằng trước khi định vị xe cẩu.
- Báo sai trọng lượng (Ước lượng cảm tính): Khách hàng báo máy nặng 8 tấn, đơn vị vận tải điều xe 15 tấn đến hiện trường nhưng máy thực tế nặng 12 tấn. Sai số này khiến xe cẩu không thể nhấc hàng khỏi mặt đất, gây lãng phí chi phí chờ đợi (wait-time) cho cả hai bên.
- Sử dụng thiết bị sát tải (Under-capacity): Quyết định dùng xe 5 tấn để cẩu kiện hàng nặng đúng 5 tấn đẩy toàn bộ hệ thống cáp tải vào trạng thái quá giới hạn (overload). Lựa chọn này làm tăng đột biến nguy cơ đứt cáp hoặc lật xe cẩu.
- Bỏ qua rủi ro địa hình ngầm: Kỹ thuật viên thiếu kinh nghiệm thường vô tình đặt chân chống cẩu lên nắp hố ga, mương thoát nước hoặc hệ thống cáp ngầm của nhà máy, dẫn đến sụt lún nghiêm trọng khi xe bắt đầu nhận tải.
Sử dụng thiết bị thiếu tải trọng để tiết kiệm chi phí, cung cấp sai trọng lượng thực tế của máy móc và không đánh giá kết cấu ngầm của mặt bằng trước khi định vị xe cẩu.
Giải pháp tư vấn thiết bị chuyên sâu từ Navicosa
Tóm tắt nhanh: Navicosa cung cấp quy trình khảo sát mặt bằng và lập phương án nâng hạ (Method Statement) hoàn toàn miễn phí cho các tổng thầu B2B. Dựa trên dữ liệu thực địa, đội ngũ kỹ sư sẽ phân tích biểu đồ tải, chỉ định đúng cấu hình xe cẩu và thiết lập báo giá minh bạch, cam kết loại bỏ 100% rủi ro kỹ thuật.
Với kinh nghiệm vận hành chuyên sâu các dòng thiết bị Kato, Tadano, Soosan, Navicosa thiết kế phương án cẩu hạ tối ưu ngân sách nhất nhưng vẫn giữ vững biên độ an toàn HSE. Chúng tôi định hướng giải pháp dựa trên số liệu đo đạc thực tế, đồng thời kiên quyết từ chối thực hiện các phương án cẩu thiếu tải có nguy cơ gây mất an toàn cho con người và tài sản của doanh nghiệp.
FAQ – Câu Hỏi Thường Gặp Về Tải Trọng Xe Cẩu
Bộ phận kỹ thuật của Navicosa tổng hợp và giải đáp các thắc mắc phổ biến nhất, nhằm giúp ban quản lý dự án và kỹ sư hiện trường nắm bắt nhanh các nguyên tắc lựa chọn cấu hình xe cẩu an toàn cho công trình.
1. Hàng nặng 5 tấn thì thuê xe cẩu thùng 5 tấn có cẩu được không?
Không chắc chắn. Xe 5 tấn chỉ cẩu được kiện 5 tấn khi thiết bị đứng sát ngay cạnh kiện hàng (bán kính khoảng 2 – 2.5m). Nếu kiện hàng cách xa xe 5 mét, nhà thầu bắt buộc phải nâng cấp lên xe cẩu thùng 8 tấn hoặc 15 tấn để đáp ứng biểu đồ sức nâng.
2. Làm sao tôi biết chính xác máy công nghiệp của mình nặng bao nhiêu?
Kỹ sư có thể kiểm tra tem thông số kỹ thuật (Nameplate) đính trên thân máy, tra cứu hồ sơ chứng từ xuất nhập khẩu (Packing List, Bill of Lading), hoặc tham khảo bản vẽ thiết kế (Manual). Quá trình nâng hạ nghiêm cấm việc ước lượng trọng lượng bằng mắt thường.
3. Navicosa có hỗ trợ tính toán bán kính và loại xe miễn phí không?
Có. Đối với các dự án lắp dựng kết cấu thép hoặc hạ tải dây chuyền thiết bị tại Bình Dương, Navicosa trực tiếp cử kỹ sư đến công trường đo đạc khoảng cách, đọc bản vẽ mặt bằng và tư vấn cấu hình xe cẩu miễn phí trước khi lập phương án thi công.
4. Sự khác biệt giữa sức nâng của xe cẩu tự hành và cẩu bánh lốp (Kato)?
Xe cẩu tự hành (cẩu thùng) phù hợp cẩu hàng nhẹ và cần di chuyển quãng đường dài chở vật tư nội bộ KCN. Xe cẩu bánh lốp Kato có thiết kế chân chống chữ H vững chãi, trọng lượng đối trọng lớn, chuyên trị hàng siêu trường siêu trọng đứng cố định tại công trình.
