Trang chủBạn cần một chiếc xe nâng tay cho kho, nhưng không rõ nên lấy loại 2,5 tấn hay 3 tấn, càng dài bao nhiêu, và bánh nylon hay bánh PU thì hợp sàn kho của mình? Đây là thiết bị rẻ nhất trong nhóm xe nâng hàng, nên nhiều người mua theo giá và bỏ qua ba thông số quyết định.
Chọn sai thì hỏng việc theo cách rất cụ thể. Càng dài 1.150mm không luồn được vào pallet 1.000mm mà thò ra ngoài, đẩy vướng. Bánh nylon chạy trên sàn có khe co giãn thì kẹt bánh và giật tay. Mua loại 5 tấn cho kho hàng nhẹ thì nặng thêm 20kg mà không dùng tới.
Bài viết giải thích cấu tạo, nguyên lý khuếch đại lực, các loại đang có, cách đọc thông số càng và bánh, quy định pháp luật, cùng những lỗi hay gặp khi dùng.
Xe nâng tay là gì?
Xe nâng tay là dòng xe nâng hàng không dùng động cơ, người vận hành bơm cần tay để nâng pallet và đẩy tay để di chuyển, với tải trọng phổ biến từ 1 tấn đến 5 tấn. Trong nghề còn gọi là xe kéo tay, xe nâng pallet hoặc xe nâng thủ công.
Đây là dòng đơn giản nhất trong nhóm xe nâng hàng, và cũng là dòng phổ biến nhất về số lượng vì gần như mọi kho đều có ít nhất một chiếc.
Ba đặc điểm phân biệt xe nâng tay với các dòng khác:
- Không có động cơ. Toàn bộ năng lượng đến từ sức người, nên không có nhiên liệu, không có ắc quy, không có chi phí năng lượng.
- Nâng rất thấp. Chỉ nhấc pallet khỏi sàn khoảng 115mm, đủ để kéo đi chứ không xếp lên kệ được.
- Không thuộc diện bắt buộc kiểm định. Đây là khác biệt pháp lý quan trọng, giải thích ở phần cuối bài.
Xe nâng tay có mấy loại?
Xe nâng tay chia thành bốn dòng theo chiều cao nâng và mức độ hỗ trợ, từ bản cơ thuần túy tới bản có mô-tơ điện trợ lực.
Bản nâng thấp
Đây là dòng tiêu chuẩn, nhấc pallet từ 85mm lên khoảng 200mm, đủ để kéo đi trên mặt phẳng.
Chiếm phần lớn số máy đang dùng trong kho tại Việt Nam. Tải trọng phổ biến 2,5 và 3 tấn, trọng lượng bản thân 70–80kg. Xem chi tiết ở bài xe nâng tay thấp.
Bản nâng cao
Bản nâng cao có khung nâng đứng, đưa pallet lên 1.600mm hoặc 3.000mm để xếp lên kệ tầng thấp.
Đổi lại chiều cao, tải trọng giảm mạnh — thường chỉ 0,5 đến 1 tấn. Người vận hành bơm nhiều hơn hẳn vì hành trình nâng dài. Xem xe nâng tay cao.
Bản bán tự động
Bản bán tự động nâng bằng mô-tơ điện chạy ắc quy, nhưng vẫn đẩy bằng tay.
Đây là bước trung gian giữa xe nâng tay thuần cơ và xe nâng điện thấp. Phù hợp kho phải nâng hạ nhiều lần mỗi ca nhưng quãng di chuyển ngắn. Xem xe nâng tay điện.
Bản gắn cân
Bản gắn cân tích hợp cảm biến lực trên càng, hiển thị khối lượng hàng ngay khi nâng.
Dòng này giải một bài toán rất cụ thể: cân hàng mà không phải kéo pallet lên bàn cân riêng. Độ chính xác thường ±0,1% đến ±0,5% tùy loại cảm biến, đủ cho kiểm đếm nội bộ nhưng không dùng để giao dịch thương mại nếu chưa được kiểm định đo lường.

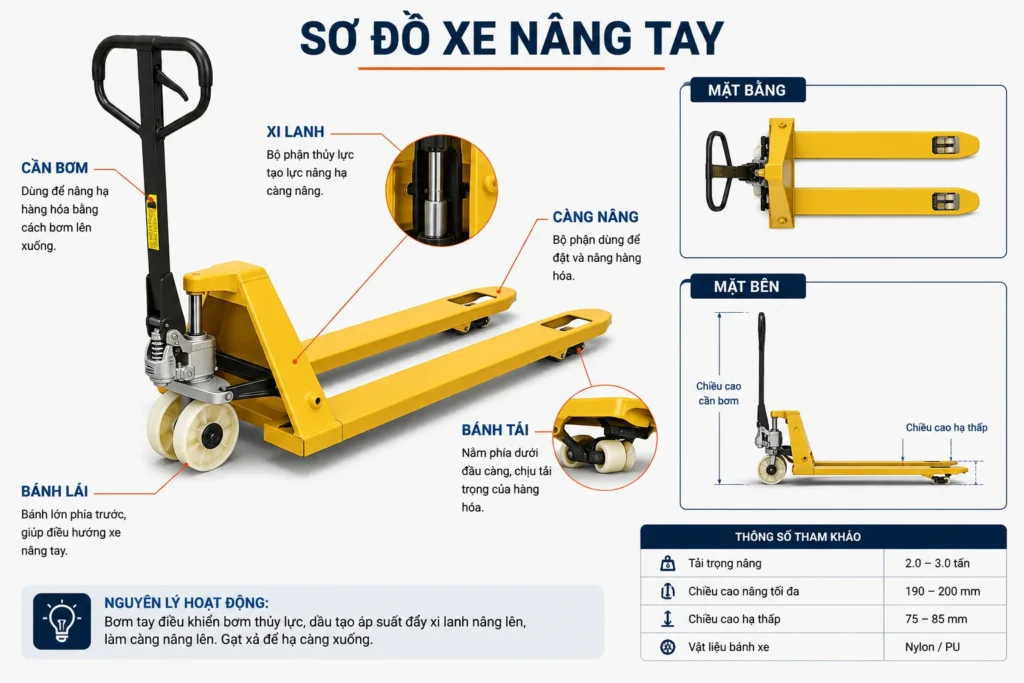

Cấu tạo xe nâng tay gồm những bộ phận nào?
Xe nâng tay gồm bốn cụm chi tiết, ít hơn hẳn các dòng có động cơ, và đây chính là lý do nó gần như không hỏng vặt.
1. Cụm bơm thủy lực. Nằm ngay dưới tay lái, gồm piston bơm, piston nâng, van một chiều và van xả. Đây là bộ phận duy nhất có thể rò rỉ, và cũng là bộ phận hay phải thay phớt nhất. Chi tiết ở bài bơm thủy lực xe nâng tay.
2. Càng nâng. Hai thanh thép hình chữ L luồn dưới pallet. Bên trong mỗi càng có hệ thanh giằng truyền lực từ xi lanh ra bánh tải ở đầu càng.
3. Bánh xe. Gồm bánh lái phía sau (đường kính lớn, chịu lực đẩy) và bánh tải ở đầu càng (nhỏ, chịu tải trực tiếp). Chi tiết ở bài bánh xe nâng tay.
4. Tay lái ba chức năng. Cần gạt trên tay lái có ba vị trí: nâng, trung gian và hạ. Nhiều người dùng lâu năm vẫn không biết vị trí trung gian dùng để đẩy xe mà không nâng cũng không hạ.
Xe nâng tay hoạt động theo nguyên lý nào?
Xe nâng tay hoạt động bằng cách nhân đôi lực hai lần: một lần qua đòn bẩy của cần tay, một lần nữa qua chênh lệch tiết diện giữa hai piston thủy lực.
Tầng khuếch đại thứ nhất — đòn bẩy cơ khí. Cần tay dài tạo mô-men lớn tác động lên piston bơm, cho tỷ số khoảng 4–6 lần.
Tầng khuếch đại thứ hai — định luật Pascal. Áp suất trong dầu truyền đều theo mọi hướng, nên lực sinh ra ở piston nâng tỷ lệ thuận với tiết diện của nó. Piston nâng có tiết diện lớn gấp 15–20 lần piston bơm, cho tỷ số tương ứng.
Nhân hai tầng lại:
Tỷ số khuếch đại tổng ≈ Tỷ số đòn bẩy × Tỷ số tiết diện piston
Với tỷ số đòn bẩy 5 và tỷ số tiết diện 16, tổng là 80 lần. Nghĩa là một người bơm với lực 25kg lên cần tay sẽ nâng được khối hàng 25 × 80 = 2.000kg.
Cái giá phải trả cho lực là quãng đường. Đây là nguyên tắc bảo toàn công, và nó giải thích vì sao phải bơm 12–18 lần mới nâng đầy hành trình 115mm — mỗi lần bơm chỉ đẩy được một lượng dầu rất nhỏ so với thể tích cần thiết ở xi lanh nâng.
Hiểu điều này còn giúp chẩn đoán hỏng hóc: bơm nhiều lần mà càng lên chậm dần nghĩa là dầu đang hồi ngược qua van một chiều hoặc phớt piston, không phải do người bơm yếu.
Xe nâng tay nâng được bao nhiêu tấn?
Xe nâng tay bản nâng thấp có tải trọng phổ biến từ 2 tấn đến 5 tấn, trong đó 2,5 và 3 tấn chiếm phần lớn thị trường; bản nâng cao chỉ đạt 0,5 đến 1 tấn do phải đánh đổi cho chiều cao.
| Tải trọng | Chiều cao nâng | Trọng lượng xe | Phù hợp với |
|---|---|---|---|
| 1–2 tấn | 85 → 200mm | 60–70kg | Kho nhỏ, hàng nhẹ, bao bì |
| 2,5–3 tấn | 85 → 200mm | 70–80kg | Phổ biến nhất, đa số kho hàng |
| 5 tấn | 85 → 200mm | 95–110kg | Hàng nặng, thép, vật liệu |
| 0,5–1 tấn (bản cao) | tới 1.600–3.000mm | 100–150kg | Xếp kệ tầng thấp |
Một lưu ý về con số tải trọng ghi trên xe: nó là giới hạn kết cấu, không phải mức nên dùng hằng ngày. Chạy thường xuyên ở 90–100% tải làm cong càng và mòn nhanh bánh tải. Chọn dư một cấp là cách rẻ nhất để kéo dài tuổi thọ.
Cách đọc thông số càng và bánh xe nâng tay
Càng và bánh là hai thông số quyết định chiếc xe nâng tay có dùng được trong kho của bạn hay không, và cả hai đều hay bị bỏ qua khi mua.
Về càng — ba con số phải đối chiếu với pallet:
- Chiều dài càng — Tiêu chuẩn 1.150mm, hợp pallet 1.100 và 1.200mm. Pallet 1.000mm thì nên lấy càng 1.000mm, nếu không càng thò ra ngoài gây vướng khi quay đầu.
- Bề rộng mỗi càng — Thường 160mm, một số bản 150mm.
- Khoảng cách ngoài giữa hai càng — Phổ biến 685mm cho pallet tiêu chuẩn, và 550mm cho pallet hẹp. Đo chân pallet đang dùng trước khi chốt.

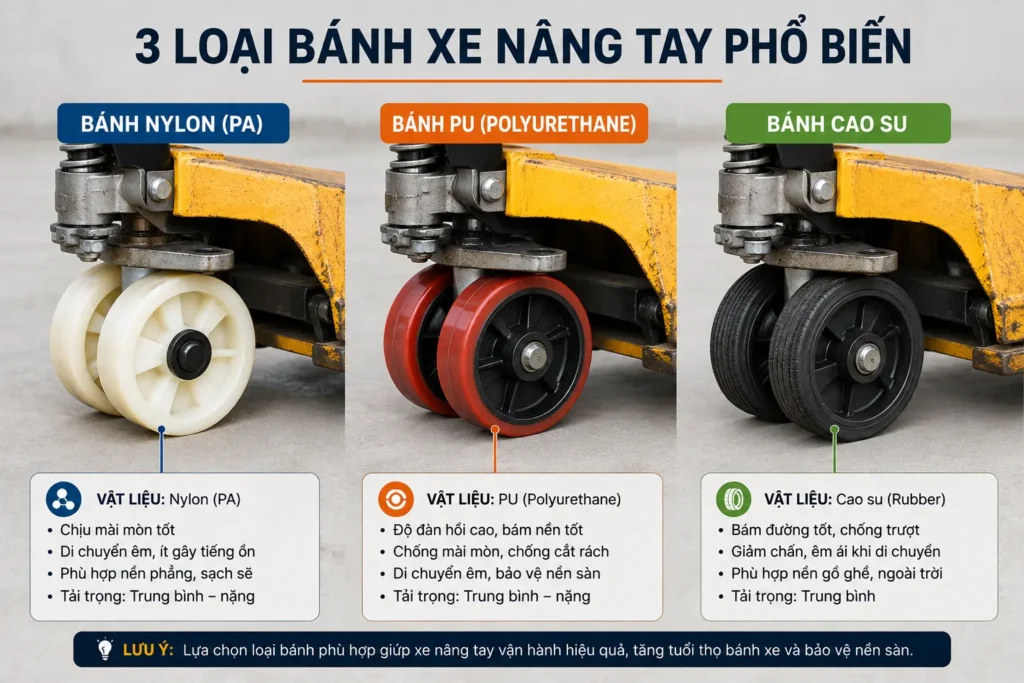

Về bánh — chọn theo mặt sàn:
| Vật liệu bánh | Đặc điểm | Hợp sàn nào |
|---|---|---|
| Nylon (PA) | Cứng, lăn nhẹ, bền, ồn | Bê tông phẳng, khô |
| Polyurethane (PU) | Êm, bám tốt, không để lại vệt | Sàn epoxy, sàn dễ xước |
| Cao su | Êm nhất, bám tốt khi ướt | Sàn ẩm, có khe hở, hơi gồ ghề |
Chọn nhầm ở đây rất hay gặp: bánh nylon lăn nhẹ nhất nên nhiều nơi mặc định chọn, rồi phát hiện nó kẹt ở mọi khe co giãn của sàn và làm giật tay người kéo.
Xe nâng tay và xe nâng điện thấp khác nhau ở đâu?
Xe nâng tay và xe nâng điện thấp cùng làm một việc là kéo pallet trên mặt phẳng, nhưng khác nhau ở điểm hòa vốn về quãng đường và số lần nâng mỗi ca.
| Tiêu chí | Xe nâng tay | Bản điện thấp |
|---|---|---|
| Nguồn lực | Sức người | Mô-tơ điện, ắc quy |
| Quãng di chuyển hợp lý | Dưới 30m mỗi lượt | Không giới hạn thực tế |
| Số lần nâng mỗi ca | Dưới 50 lần | Hàng trăm lần |
| Chi phí đầu tư | Thấp nhất trong nhóm | Cao hơn nhiều lần |
| Chi phí vận hành | Gần như bằng không | Tiền điện, thay ắc quy |
| Bảo dưỡng | Thay phớt, thay bánh | Ắc quy, mô-tơ, hệ điều khiển |
| Kiểm định bắt buộc | Không | Có nếu tải từ 1.000kg |
Nguyên tắc chọn: kho nhỏ, ít lần nâng, quãng ngắn thì xe nâng tay luôn là phương án hợp lý hơn. Chỉ khi công nhân phải kéo hàng chục lượt mỗi ca trên quãng dài thì chi phí sức người mới vượt chi phí đầu tư bản điện.
Xe nâng tay có phải kiểm định không?
Xe nâng tay thuần cơ không dùng động cơ nên không thuộc danh mục máy, thiết bị có yêu cầu nghiêm ngặt về an toàn lao động theo Thông tư 36/2019/TT-BLĐTBXH, do đó không bắt buộc kiểm định kỹ thuật an toàn.
Danh mục tại thông tư này áp dụng cho xe nâng hàng dùng động cơ có tải trọng nâng từ 1.000kg trở lên. Hai chữ “dùng động cơ” là chỗ phân định.
Điểm cần lưu ý với bản bán tự động và bản tay điện: những dòng này có mô-tơ điện tham gia vào việc nâng, và tải trọng thường vượt 1.000kg. Về câu chữ của thông tư, chúng có khả năng thuộc diện phải kiểm định. Đây là vùng xám mà nhiều doanh nghiệp bỏ qua — nên hỏi trực tiếp đơn vị kiểm định được chỉ định trước khi đưa vào sử dụng, thay vì tự suy.
Không bắt buộc kiểm định không có nghĩa là không cần kiểm tra. Càng cong, bánh mòn lệch hay xi lanh rò dầu đều gây tai nạn thật. Chi tiết pháp lý xem bài kiểm định xe nâng và xe nâng tay có cần kiểm định không.
Cách chọn xe nâng tay cho kho hàng
Chọn xe nâng tay đi theo bốn phép đo, làm trong mười phút và tránh được gần hết các lỗi phổ biến.
- Đo pallet đang dùng. Ghi chiều dài, chiều rộng và khoảng cách giữa hai chân pallet. Ba số này chọn ra chiều dài càng và khoảng cách ngoài giữa hai càng.
- Cân kiện nặng nhất, rồi cộng 20–30%. Con số ra được là tải trọng nên chọn. Đừng chọn sát mức thật.
- Nhìn kỹ mặt sàn. Có khe co giãn không, có ẩm không, có phủ epoxy không. Ba câu này chọn ra vật liệu bánh.
- Đếm số lần nâng và quãng kéo mỗi ca. Vượt khoảng 50 lần hoặc quãng trên 30m thì cân nhắc bản bán tự động hoặc bản điện thấp thay vì cố dùng sức người.
Bốn phép đo này bổ sung cho năm phép đo chung ở bài xe nâng là gì, và đối chiếu được với bảng tra ở bài các loại xe nâng.
Những lỗi thường gặp khi dùng xe nâng tay
Năm lỗi dưới đây chiếm phần lớn số ca hỏng hóc, và bốn trong năm đều phòng được.
Càng nâng lên rồi tụt dần. Phớt xi lanh hoặc van một chiều bị rò. Đây là hỏng hóc phổ biến nhất, và thay phớt rẻ hơn nhiều so với thay cả cụm bơm — sửa sớm khi mới chớm.
Bơm mãi mà càng không lên. Thường do thiếu dầu thủy lực hoặc lọt khí vào hệ. Kiểm tra mức dầu trước, xả khí sau, đừng vội tháo bơm.
Càng không hạ xuống được. Cần gạt lệch khỏi vị trí hoặc dây điều khiển van xả bị giãn. Chỉnh lại ốc căng dây là xong, không cần thay gì.

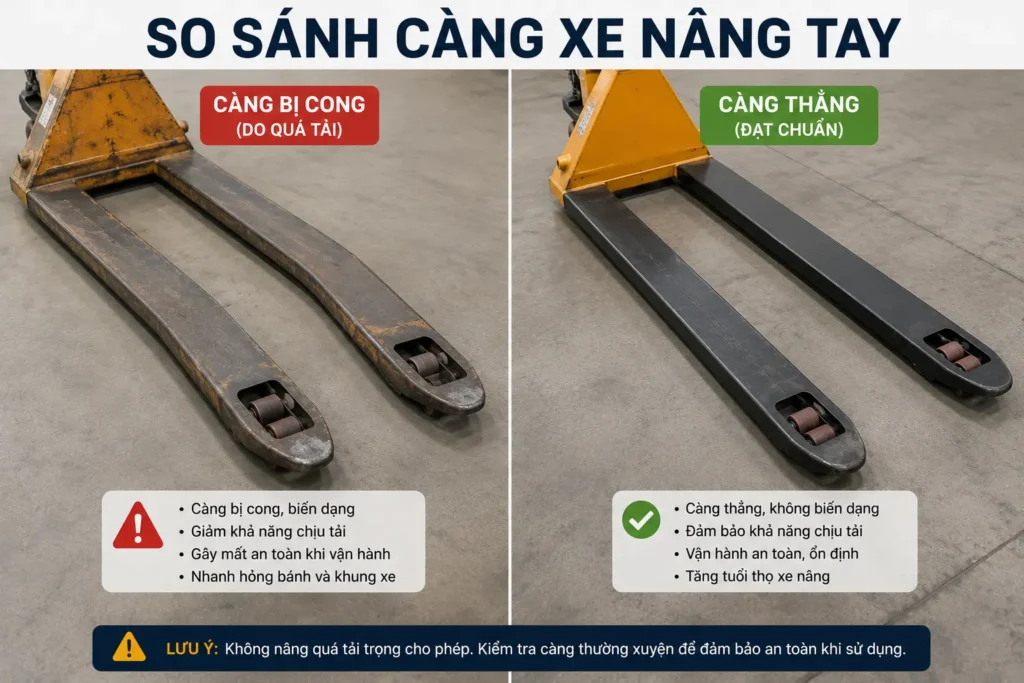

Bánh tải mòn lệch một bên. Dấu hiệu càng bị cong do quá tải, hoặc quen nâng hàng lệch tâm. Thay bánh mà không sửa nguyên nhân thì vài tháng sau mòn lại.
Kéo hàng nặng lên dốc. Xe nâng tay không có phanh. Trên dốc, hàng đẩy xe trôi theo quán tính và người kéo không giữ nổi. Đây là lỗi nguy hiểm nhất trong năm lỗi, và cũng là lỗi duy nhất gây tai nạn nghiêm trọng.
Cách khắc phục từng lỗi nằm ở bài sửa xe nâng tay.
Câu hỏi thường gặp về xe nâng tay
Xe nâng tay nâng được bao nhiêu kg?
Xe nâng tay bản nâng thấp có tải trọng phổ biến từ 2.000kg đến 5.000kg, trong đó 2.500kg và 3.000kg chiếm phần lớn thị trường. Bản nâng cao chỉ đạt 500kg đến 1.000kg vì phải đánh đổi tải trọng lấy chiều cao. Con số ghi trên xe là giới hạn kết cấu, nên chọn dư 20–30% so với kiện nặng nhất.
Xe nâng tay nâng cao được bao nhiêu?
Xe nâng tay bản tiêu chuẩn nhấc pallet từ 85mm lên khoảng 200mm, đủ để kéo đi trên mặt phẳng chứ không xếp lên kệ được. Muốn xếp kệ thì cần bản nâng cao có khung nâng đứng, đạt 1.600mm hoặc 3.000mm, nhưng tải trọng giảm còn 500kg đến 1.000kg.
Xe nâng tay có phải kiểm định không?
Xe nâng tay thuần cơ không dùng động cơ nên không thuộc danh mục thiết bị có yêu cầu nghiêm ngặt về an toàn lao động theo Thông tư 36/2019/TT-BLĐTBXH, do đó không bắt buộc kiểm định. Riêng bản bán tự động và bản tay điện có mô-tơ nâng, tải trọng thường vượt 1.000kg, nên hỏi đơn vị kiểm định trước khi sử dụng.
Nên chọn bánh nylon hay bánh PU cho xe nâng tay?
Bánh nylon cứng, lăn nhẹ và bền, hợp sàn bê tông phẳng và khô. Bánh polyurethane êm hơn, bám tốt hơn và không để lại vệt, hợp sàn epoxy hoặc sàn dễ xước. Nếu sàn có khe co giãn hoặc hơi gồ ghề thì chọn cao su, vì bánh nylon dễ kẹt ở khe và làm giật tay người kéo.
Xe nâng tay và xe nâng tay điện khác nhau thế nào?
Xe nâng tay thuần cơ nâng bằng cách bơm cần tay và di chuyển bằng sức đẩy, không có ắc quy nên gần như không tốn chi phí vận hành. Bản tay điện nâng bằng mô-tơ điện chạy ắc quy nhưng vẫn đẩy tay, phù hợp khi phải nâng hạ nhiều lần mỗi ca. Điểm hòa vốn thường rơi vào khoảng 50 lần nâng mỗi ca.
Xe nâng tay bao lâu phải bảo dưỡng?
Xe nâng tay gần như không cần bảo dưỡng định kỳ theo lịch vì không có động cơ. Việc cần làm là kiểm tra hằng tháng ba thứ: mức dầu thủy lực, tình trạng bánh tải và độ thẳng của càng. Thay phớt xi lanh khi thấy càng tụt dần sau khi nâng, đừng đợi tới lúc không nâng được nữa.
