Trang chủCấu tạo xe nâng gồm nhiều cụm chi tiết phối hợp để thực hiện các thao tác nâng, hạ và di chuyển hàng hóa an toàn, ổn định. Trong bài viết này, chúng tôi sẽ giúp bạn tìm hiểu 8 cụm chi tiết quan trọng trên xe nâng, chức năng của từng bộ phận và những dấu hiệu thường gặp khi xe bị hỏng hóc, từ đó dễ dàng kiểm tra và phát hiện sự cố để xử lý kịp thời.
Cấu tạo xe nâng gồm những cụm chi tiết nào?

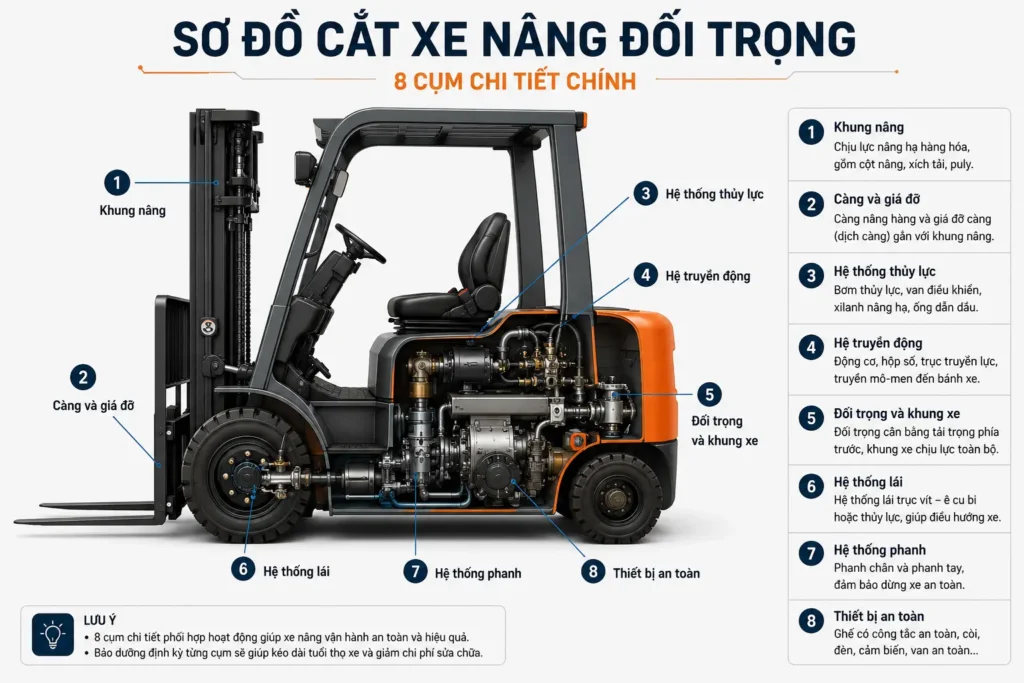

Cấu tạo xe nâng gồm tám cụm chi tiết chính, chia làm hai nhóm: nhóm nâng hạ và nhóm di chuyển. Mỗi cụm quyết định một giới hạn vận hành riêng, và mỗi cụm có kiểu hỏng đặc trưng. Phần tổng quan về thiết bị nằm ở bài xe nâng là gì.
| Cụm chi tiết | Nhiệm vụ | Hỏng hóc điển hình |
|---|---|---|
| Khung nâng | Dẫn hướng càng đi lên xuống | Xích giãn, con lăn mòn |
| Càng và giá đỡ | Đỡ trực tiếp tải trọng hàng | Cong càng, mòn gốc càng |
| Hệ thống thủy lực | Sinh lực nâng và lực nghiêng | Rò phớt, bơm yếu, dầu bẩn |
| Hệ truyền động | Đưa công suất ra bánh xe | Hộp số trượt, rò dầu cầu |
| Đối trọng và khung xe | Giữ cân bằng, chịu lực | Nứt mối hàn (hiếm) |
| Hệ thống lái | Đổi hướng bằng bánh sau | Rơ lái, rò xi lanh lái |
| Hệ thống phanh | Dừng xe và giữ trên dốc | Mòn bố, tụt áp |
| Thiết bị an toàn | Bảo vệ người vận hành | Nứt khung, hỏng đai |
Thứ tự đọc hợp lý là từ trên xuống, vì ba cụm đầu chiếm phần lớn số ca hỏng hóc ngoài hiện trường.
Cấu tạo khung nâng
Khung nâng là kết cấu thép thẳng đứng phía trước xe nâng, gồm các tầng ray thép chữ C lồng vào nhau, dẫn hướng cho giá đỡ càng trượt lên xuống.
Ray trượt và con lăn
Mỗi tầng khung là một cặp ray thép chữ C. Giữa hai tầng có con lăn đỡ chịu tải dọc và con lăn bên chống lệch ngang.
Con lăn mòn làm khung rơ, biểu hiện là càng lắc khi nâng cao và tiếng lạch cạch lúc nâng hạ. Đây là hỏng hóc âm thầm — máy vẫn chạy nhưng độ chính xác khi đưa hàng vào kệ giảm rõ rệt.
Xích nâng và cơ chế 2:1
Đây là chi tiết đáng hiểu nhất trong toàn bộ khung nâng, vì nó giải thích một điều tưởng vô lý: vì sao xi lanh ngắn lại nâng được lên rất cao.
Xích nâng vắt qua puly gắn trên đỉnh tầng khung di động. Một đầu xích neo cố định vào tầng khung ngoài, đầu kia nối vào giá đỡ càng. Khi xi lanh đẩy tầng khung lên một đoạn, puly đi lên theo, và vì xích vắt qua puly nên giá đỡ càng bị kéo lên gấp đôi đoạn đó.
Hành trình càng nâng ≈ Hành trình xi lanh × 2
Ví dụ: xi lanh có hành trình 1.500mm thì càng đi lên khoảng 3.000mm. Đây là lý do khung hai tầng nâng được 3m dù xi lanh chỉ dài hơn 1,5m.
Ngưỡng loại bỏ xích: xích chịu tải lâu ngày sẽ giãn do mòn chốt. Thông lệ ngành là đo chiều dài một đoạn 20 mắt xích và so với chiều dài danh nghĩa — giãn quá 2–3% thì phải thay, không căng lại. Hai xích trái phải cũng phải giãn đều nhau; lệch nhau thì càng bị vênh và tải dồn về một bên.
Free lift
Free lift là chiều cao mà giá đỡ càng lên được trước khi tầng khung thứ hai bắt đầu nhô lên khỏi tầng ngoài.
Thông số này quyết định máy có xếp hàng bên trong container hay dưới trần thấp được không. Free lift lớn nghĩa là nâng được hàng lên trong khi tổng chiều cao chiếc xe chưa thay đổi.
Cấu tạo càng nâng và giá đỡ càng
Càng nâng là hai thanh thép hình chữ L móc vào giá đỡ, và giá đỡ là tấm thép có các thanh ngang để càng trượt sang hai bên chỉnh khoảng cách.
Càng chịu ứng suất lớn nhất ở góc chuyển tiếp giữa phần đứng và phần nằm ngang — đây là điểm gãy khi quá tải, và cũng là chỗ mòn nhanh nhất do ma sát với sàn.
Ngưỡng loại bỏ càng: đo chiều dày ở gốc càng và so với chiều dày nguyên bản. Thông lệ ngành là mòn quá 10% thì loại bỏ, vì sức chịu tải giảm khoảng 20% khi chiều dày giảm 10%. Không hàn đắp để dùng tiếp — nhiệt hàn làm thay đổi tổ chức thép và điểm hàn thành điểm yếu mới.
Giá đỡ còn là nơi lắp bộ công tác thay cho càng: kẹp gạch, kẹp cuộn giấy, càng xoay, gàu xúc. Chi tiết ở bài càng nâng và bộ công tác.

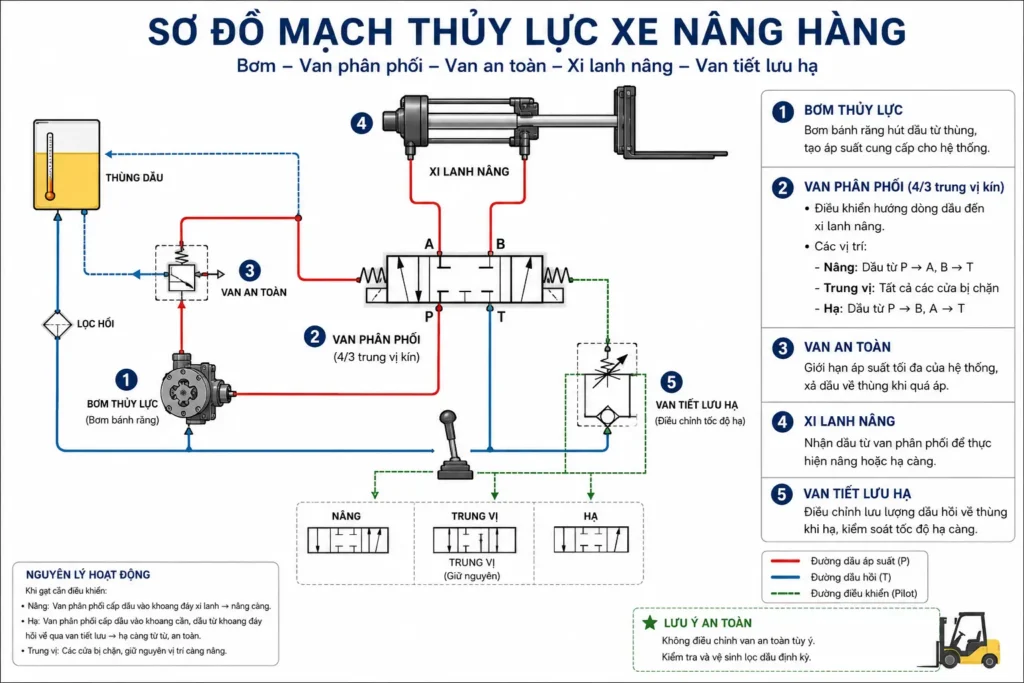

Cấu tạo hệ thống thủy lực
Hệ thống thủy lực gồm bơm, van phân phối, các xi lanh, đường ống và bộ lọc, làm nhiệm vụ biến công suất động cơ thành lực nâng và lực nghiêng khung.
Bơm và van
Bơm thủy lực trên xe nâng thường là bơm bánh răng, đơn giản và bền. Áp suất làm việc phổ biến nằm trong khoảng 150–250 bar tùy tải trọng máy.
Van phân phối chia dòng dầu tới xi lanh nâng hoặc xi lanh nghiêng theo cần điều khiển. Đi kèm là van an toàn giới hạn áp suất tối đa — đây là chi tiết ngăn người vận hành cố nâng quá tải làm nổ đường ống.
Xi lanh nâng và xi lanh nghiêng
Xi lanh nâng đặt dọc theo khung, đẩy tầng khung di động lên. Xi lanh nghiêng đặt xiên giữa khung và thân xe, cho phép ngả khung về trước khoảng 5–6 độ và về sau khoảng 10–12 độ.
Góc ngả sau lớn hơn góc ngả trước là có chủ đích: ngả sau dùng khi di chuyển để kéo trọng tâm hàng về gần điểm tựa, còn ngả trước chỉ cần đủ để đặt hàng xuống bằng phẳng.
Van tiết lưu hạ
Đây là chi tiết an toàn ít người biết nhưng quan trọng bậc nhất trên xe nâng.
Van tiết lưu hạ lắp ngay tại chân xi lanh nâng, có nhiệm vụ giới hạn tốc độ hạ càng ngay cả khi đường ống bị đứt. Không có nó, một đường ống vỡ khi đang nâng hàng lên cao sẽ làm khối hàng rơi tự do. Với van này, dầu chỉ thoát được qua một tiết diện nhỏ, nên càng hạ chậm và có kiểm soát.
Dấu hiệu hỏng hệ thủy lực: càng tụt dần khi đỗ qua đêm là phớt xi lanh rò. Nâng chậm hoặc giật cục khi mang tải là bơm yếu hoặc dầu bẩn. Chi tiết ở bài hệ thống thủy lực xe nâng.
Cấu tạo hệ truyền động và hộp số
Hệ truyền động đưa công suất từ nguồn động lực ra bánh trước, và cấu tạo khác nhau hoàn toàn giữa máy chạy động cơ đốt trong với máy chạy điện.
Trên xe nâng dầu, cụm này gồm biến mô thủy lực và hộp số hành tinh. Biến mô truyền mô-men qua dầu thay vì qua ly hợp ma sát, nên xe đảo chiều tiến lùi được ngay mà không cần dừng hẳn — đúng kiểu làm việc của xe nâng, mỗi chu kỳ đảo chiều hàng chục lần.
Đây cũng là lý do xe nâng không có bàn đạp ly hợp: biến mô cho phép giữ xe đứng yên trên dốc bằng chân ga mà không chết máy.
Dấu hiệu hỏng: máy nổ bình thường nhưng xe đi yếu, lên dốc không nổi, có mùi khét — dấu hiệu dầu biến mô kém hoặc bộ ly hợp trong hộp số trượt. Kiểm mức dầu hộp số trước khi nghĩ tới sửa lớn.
Trên xe nâng điện, cụm này đơn giản hơn nhiều: mô-tơ điện nối trực tiếp qua hộp giảm tốc ra bánh, điều khiển bằng bộ biến tần. Không có biến mô, không có hộp số nhiều cấp.
Cấu tạo đối trọng và khung xe
Đối trọng là khối gang hoặc thép đúc đặc gắn ở đuôi xe nâng, giữ cho máy không lật chúi về phía trước khi mang hàng nặng.
Nguyên lý là cân bằng mô-men quanh trục bánh trước: hàng trên càng tạo mô-men lật, đối trọng tạo mô-men giữ. Vì thế một chiếc 3 tấn có tự trọng tới 4,3–4,8 tấn — nặng hơn cả tải trọng nó nâng được.
Trên máy chạy điện, khối ắc quy đảm nhận một phần vai trò đối trọng. Đây là điểm phải nhớ khi thay ắc quy: đổi sang loại nhẹ hơn mà không bù khối lượng sẽ làm giảm sức nâng thực tế.
Khung xe là kết cấu thép hàn liền, mang toàn bộ các cụm còn lại. Nứt mối hàn khung rất hiếm, và khi xảy ra thì thường do quá tải kéo dài hoặc va chạm mạnh.
Cấu tạo hệ thống lái và phanh
Xe nâng lái bằng hai bánh sau, ngược với ô tô, và điều này quyết định cả cách vận hành lẫn kiểu hỏng.
Cụm lái gồm vô lăng, van lái và một xi lanh thủy lực đẩy thanh ngang nối hai bánh sau. Trợ lực hoàn toàn bằng thủy lực nên vô lăng nhẹ ngay cả khi xe đứng yên.
Cấu hình lái bánh sau cho bán kính quay rất nhỏ, nhưng tạo đặc tính mà người mới hay quên: đuôi xe văng rộng khi đánh lái. Người quen lái ô tô canh khoảng cách theo đầu xe và quẹt đuôi vào kệ hàng trong vài ca đầu.
Về phanh, xe nâng thường dùng một trong hai kiểu:
| Kiểu phanh | Đặc điểm | Dầu dùng |
|---|---|---|
| Phanh tang trống khô | Bố phanh ngoài, dễ kiểm tra | Dầu phanh DOT 3/DOT 4 |
| Phanh ngâm dầu | Bố nằm trong hộp cầu, bền hơn nhiều | Dùng chung dầu cầu |
Nhầm hai loại này là lỗi phổ biến: đổ dầu phanh DOT vào hệ phanh ngâm dầu sẽ làm hỏng phớt. Tra sổ tay máy trước khi đổ.
Thiết bị an toàn trên xe nâng
Xe nâng tiêu chuẩn có bốn nhóm thiết bị an toàn bắt buộc, và cả bốn đều nằm trong nội dung kiểm định định kỳ.
- Khung bảo vệ phía trên (FOPS) — Khung thép trên đầu người lái, chống vật rơi từ tầng kệ cao. Đây là lý do không được tháo khung này dù thấy vướng.
- Tấm chắn hàng phía sau càng — Ngăn kiện hàng đổ ngược về phía người vận hành khi ngả khung.
- Đai an toàn và ghế có cảm biến — Nhiều máy đời mới không cho vận hành nếu người lái chưa ngồi đúng vị trí.
- Còi, đèn cảnh báo, gương — Bắt buộc trong kho có người đi bộ.

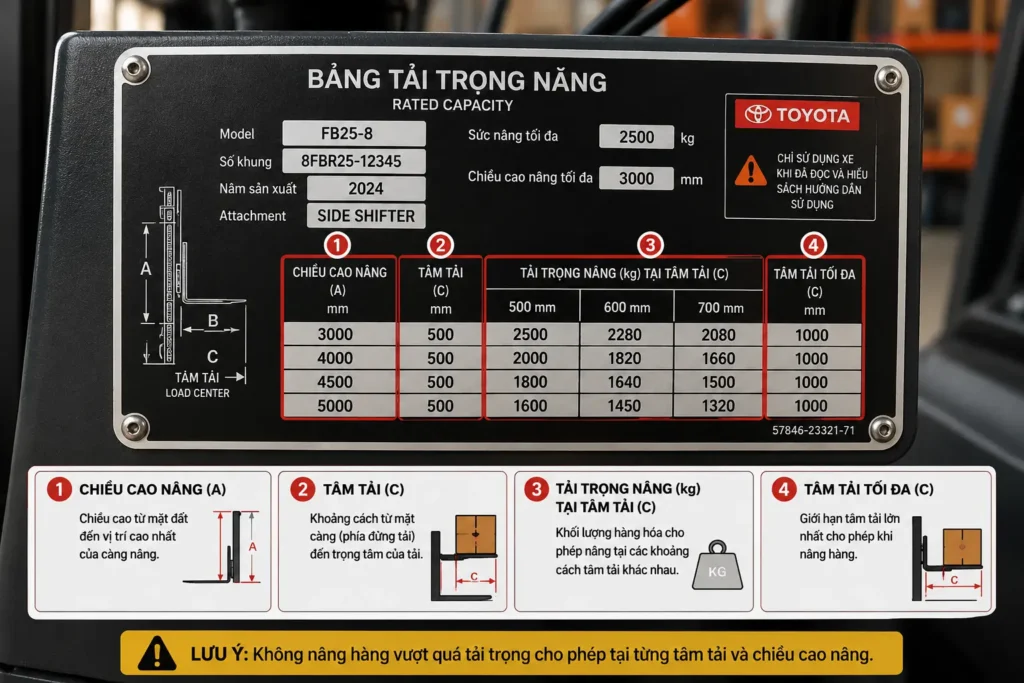

Cùng với đó là bảng tải trọng gắn trong tầm nhìn người lái, ghi sức nâng ở từng chiều cao và tâm tải. Bảng này mất hoặc mờ là một lỗi khi kiểm định.
Cấu tạo xe nâng điện khác xe nâng dầu ở đâu?
Cấu tạo xe nâng điện khác bản chạy dầu ở ba cụm, trong khi năm cụm còn lại gần như giống hệt.
| Cụm | Bản chạy dầu | Bản chạy điện |
|---|---|---|
| Nguồn động lực | Động cơ đốt trong + két nước, két gió | Mô-tơ điện + ắc quy |
| Truyền động | Biến mô thủy lực + hộp số | Mô-tơ nối hộp giảm tốc |
| Điều khiển | Cơ khí và thủy lực | Bộ biến tần điện tử |
| Khung nâng, càng, thủy lực, lái, phanh | Giống nhau về nguyên lý |
Điểm rút ra: mọi kiến thức về khung nâng, càng, xích và thủy lực ở bài này áp dụng chung cho cả hai dòng. Chỉ ba cụm đầu bảng là phải học riêng — và cách phân biệt đầy đủ các dòng nằm ở bài các loại xe nâng.
Cấu tạo xe nâng tay đơn giản đến mức nào?
Cấu tạo xe nâng tay chỉ gồm bốn cụm: bơm thủy lực tay, càng, bánh xe và tay lái ba chức năng — không có động cơ, không có khung nâng, không có đối trọng.
Dòng này không cần đối trọng vì bánh tải nằm ngay dưới đầu càng, hàng đè thẳng xuống bánh theo phương đứng nên không sinh mô-men lật. Đây cũng là lý do nó nhẹ chỉ 70–80kg trong khi nâng được 2,5 tấn.
Cơ chế khuếch đại lực và các lỗi thường gặp nằm ở bài xe nâng tay. Bản chạy điện cùng chiều cao nâng xem xe nâng điện thấp.
Bộ phận nào trên xe nâng hay hỏng nhất?
Ba cụm chiếm phần lớn số ca sửa chữa ngoài hiện trường là hệ thủy lực, khung nâng và bánh xe — theo đúng thứ tự đó.
- Phớt xi lanh — Hỏng nhiều nhất. Dấu hiệu sớm là càng tụt dần khi đỗ qua đêm. Thay phớt rẻ, để lâu thành thay cả xi lanh.
- Xích nâng giãn — Diễn ra âm thầm suốt hàng nghìn giờ. Đo mỗi kỳ bảo dưỡng 1.000 giờ, giãn quá 2–3% thì thay cả cặp.
- Bánh xe mòn — Mòn lệch một bên là dấu hiệu càng cong hoặc quen nâng hàng lệch tâm. Thay bánh mà không sửa nguyên nhân thì vài tháng lại mòn.
- Lọc gió và lọc dầu — Không phải hỏng mà là hết hạn, nhưng bỏ qua thì kéo theo hỏng động cơ hoặc bơm.
Lịch kiểm tra từng cụm theo mốc 250, 500, 1.000 và 2.000 giờ nằm ở bài bảo dưỡng xe nâng.
[ẢNH 4 — ảnh chụp xích nâng giãn đặt cạnh xích mới, thấy rõ chênh lệch chiều dài 20 mắt]
Câu hỏi thường gặp về cấu tạo xe nâng
Cấu tạo xe nâng gồm mấy bộ phận chính?
Cấu tạo xe nâng gồm tám cụm chi tiết chính: khung nâng, càng và giá đỡ càng, hệ thống thủy lực, hệ truyền động, đối trọng và khung xe, hệ thống lái, hệ thống phanh, cùng nhóm thiết bị an toàn. Ba cụm đầu chiếm phần lớn số ca hỏng hóc ngoài hiện trường.
Vì sao xi lanh ngắn lại nâng được lên cao?
Xích nâng vắt qua puly gắn trên đỉnh tầng khung di động, một đầu neo cố định và đầu kia nối vào giá đỡ càng. Cơ chế này cho tỷ số 2:1, nghĩa là càng đi lên gấp đôi hành trình xi lanh. Xi lanh hành trình 1.500mm nâng được càng lên khoảng 3.000mm.
Khi nào phải thay xích nâng xe nâng?
Xích nâng phải thay khi giãn quá 2–3% chiều dài danh nghĩa, đo bằng cách so chiều dài một đoạn 20 mắt xích với thông số gốc. Không căng lại để dùng tiếp vì giãn là do mòn chốt, không phải do chùng. Hai xích trái phải phải thay cùng lúc để tránh vênh càng.
Càng nâng mòn bao nhiêu thì phải bỏ?
Càng nâng phải loại bỏ khi chiều dày ở gốc càng mòn quá 10% so với chiều dày nguyên bản, vì sức chịu tải giảm khoảng 20% khi chiều dày giảm 10%. Không hàn đắp để dùng tiếp, vì nhiệt hàn làm thay đổi tổ chức thép và biến điểm hàn thành điểm yếu mới.
Van tiết lưu hạ trên xe nâng có tác dụng gì?
Van tiết lưu hạ lắp tại chân xi lanh nâng, giới hạn tốc độ hạ càng ngay cả khi đường ống thủy lực bị đứt. Không có van này, một đường ống vỡ lúc đang nâng hàng lên cao sẽ làm khối hàng rơi tự do. Đây là thiết bị an toàn nằm trong nội dung kiểm định.
Cấu tạo xe nâng điện và xe nâng dầu khác nhau nhiều không?
Cấu tạo xe nâng điện khác bản chạy dầu ở ba cụm: nguồn động lực, hệ truyền động và bộ điều khiển. Năm cụm còn lại gồm khung nâng, càng, hệ thủy lực, hệ lái và hệ phanh đều giống nhau về nguyên lý, nên kiến thức về các cụm này dùng chung cho cả hai dòng.
