Nguyên lý hoạt động xe nâng: thủy lực, đòn bẩy, chu trình 7 bước

Nguyên lý hoạt động xe nâng hay nguyên lý làm việc của xe nâng hàng là sự phối hợp giữa hệ thống thủy lực để nâng hạ hàng, hệ truyền động để di chuyển và nguyên lý đòn bẩy quanh trục bánh trước để giữ xe không lật. Bài viết dưới đây giải thích từng cơ chế nâng, hạ, nghiêng, lái, di chuyển, cân bằng của xe dầu, xe điện, xe nâng tay kèm ví dụ tính. Bạn sẽ hiểu vì sao xe làm việc theo đúng chu trình và vận hành sai ở đâu thì gây tụt càng, lật xe.

Nguyên lý hoạt động xe nâng là gì?

Nguyên lý hoạt động xe nâng là cách ba hệ thống phối hợp: hệ thủy lực biến áp suất dầu 150–250 bar thành lực nâng và nghiêng khung, hệ truyền động đưa xe tiến lùi, còn đối trọng giữ xe cân bằng theo nguyên lý đòn bẩy. Nguồn động lực (động cơ dầu, gas hoặc ắc quy) cấp năng lượng cho cả hai hệ đầu.

Từng bộ phận tạo nên các hệ thống này được mô tả trong bài cấu tạo xe nâng. Tổng quan về xe nâng, các tên gọi và ứng dụng có trong bài xe nâng là gì; bài này đi vào câu hỏi tiếp theo: các bộ phận đó chuyển động ra sao khi xe làm việc.

Hệ thống thủy lực xe nâng hoạt động như thế nào?

Hệ thống thủy lực xe nâng hoạt động theo định luật Pascal: bơm đẩy dầu vào xi lanh kín, áp suất dầu tác dụng lên mặt piston tạo lực F = p × A. Xe 2,5–3 tấn làm việc ở khoảng 150–250 bar, đủ để hai xi lanh đường kính 50 mm đẩy được cả hàng lẫn khung nâng.

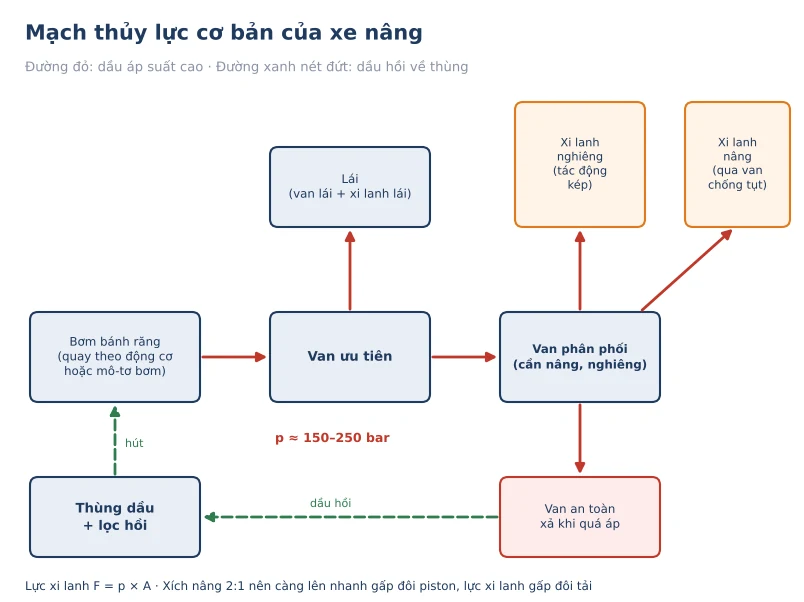

Dòng dầu đi theo một vòng khép kín:

1. Bơm bánh răng hút dầu từ thùng chứa và đẩy dầu đi với lưu lượng tỷ lệ với tốc độ quay.
2. Van ưu tiên chia một phần dầu cho hệ lái trước, phần còn lại sang van phân phối.
3. Van phân phối có một cần gạt cho mỗi chức năng: nâng, nghiêng, và cần thứ ba nếu xe lắp bộ công tác.
4. Xi lanh nhận dầu áp suất cao và sinh lực; dầu từ phía bên kia piston hồi về thùng qua lọc.
5. Van an toàn mở xả dầu về thùng khi áp suất vượt ngưỡng cài đặt, nên xe quá tải sẽ không nâng nổi thay vì làm vỡ ống.

Ví dụ tính cho xe 3 tấn: hàng 3.000 kg cộng giá càng và khung trong khoảng 500 kg, tổng 3.500 kg. Vì xích nâng mắc theo tỷ lệ 2:1 (giải thích ở mục kế tiếp), xi lanh phải đẩy gấp đôi, khoảng 68,7 kN. Hai xi lanh đường kính 50 mm có tổng diện tích 39,3 cm², nên cần khoảng 175 bar để nâng, nằm giữa dải làm việc.

Từ phép tính này rút ra hai điều. Áp suất cần thiết tăng theo khối lượng hàng, nên van an toàn cũng là giới hạn cứng về sức nâng. Và dầu thiếu, bơm mòn hay van an toàn chỉnh thấp đều cho cùng một triệu chứng: xe nâng hàng nhẹ được, hàng nặng thì đứng càng.

Quá trình nâng hàng diễn ra như thế nào?

Quá trình nâng hàng của xe nâng bắt đầu khi người lái kéo cần nâng: dầu áp suất cao vào xi lanh nâng, đẩy khung trong đi lên, xích vắt qua puly đỉnh khung kéo giá càng lên nhanh gấp đôi piston. Xe dầu 3 tấn có tải nâng khoảng 0,4–0,6 m/s.

Cơ cấu xích nâng tỷ lệ 2:1

Cơ cấu xích nâng của xe nâng có một đầu xích bắt cố định vào khung ngoài, vắt qua puly gắn trên đỉnh xi lanh rồi bắt vào giá càng. Khi piston đi lên 1 m, puly lên 1 m nhưng giá càng lên 2 m, vì phần xích ở cả hai bên puly cùng ngắn lại.

Nhờ tỷ lệ này, xi lanh chỉ cần hành trình bằng nửa chiều cao nâng, khung ngắn và nhẹ hơn. Đổi lại, lực xi lanh phải gấp đôi tải. Xích chùng không đều hai bên làm giá càng nghiêng lệch, đây là lý do xích phải kiểm tra độ giãn theo mốc bảo dưỡng.

Nâng tự do và khung nhiều tầng

Khung 3 tầng loại nâng tự do toàn phần có thêm một xi lanh ở giữa, chạy trước. Xi lanh này đưa giá càng lên khoảng 1,4–1,5 m bên trong khung mà đỉnh khung chưa cao thêm, sau đó các xi lanh bên mới đẩy khung giữa và khung trong lên.

Thứ tự này cho phép xe chồng pallet trong lòng container hoặc dưới dầm thấp. Bảng chiều cao khung theo số tầng có trong bài kích thước xe nâng.

Quá trình hạ hàng diễn ra như thế nào?

Quá trình hạ hàng của xe nâng không cần bơm: khi người lái đẩy cần hạ, van phân phối mở đường dầu từ xi lanh nâng về thùng, trọng lượng hàng và giá càng tự ép dầu ra. Van tiết lưu giữ tốc độ hạ ổn định, dù trên càng là pallet 300 kg hay 3 tấn.

Hai van quyết định an toàn khi hạ:

• Van tiết lưu (van hạ chậm): giới hạn lưu lượng dầu hồi, nên hàng nặng không làm càng rơi nhanh hơn hàng nhẹ.
• Van chống tụt lắp ở chân xi lanh: khóa dòng dầu khi lưu lượng tăng đột ngột, ví dụ đứt ống cao áp, để càng không rơi tự do.

Vì hạ hàng dùng trọng lực, xe dầu vẫn hạ được khi tắt máy. Ngược lại, càng tự tụt dần khi cần đang ở giữa là dấu hiệu phớt piston hoặc van phân phối rò dầu, không phải hiện tượng bình thường.

Khung nâng nghiêng theo nguyên lý nào?

Khung nâng của xe nâng nghiêng nhờ hai xi lanh nghiêng tác động kép bắt giữa khung xe và khung nâng: dầu vào một phía thì khung ngả trước khoảng 5–6° để đưa càng vào pallet, dầu vào phía kia thì khung ngả sau khoảng 10–12° để ôm hàng khi chạy.

Ngả sau đưa trọng tâm hàng lùi về gần trục bánh trước, giảm mô-men lật. Ngả trước làm điều ngược lại, nên chỉ ngả trước khi càng đã sát mặt kệ hoặc mặt sàn. Nhiều xe có van khóa nghiêng: khi tắt máy, gạt cần nghiêng về trước cũng không làm khung đổ.

Nguyên lý cân bằng của xe nâng là gì?

Nguyên lý cân bằng của xe nâng là đòn bẩy với điểm tựa là trục bánh trước: mô-men lật của hàng phía trước phải luôn nhỏ hơn mô-men giữ của xe và đối trọng phía sau. Hàng càng xa trục, càng nặng hoặc càng nâng cao thì biên an toàn càng hẹp.

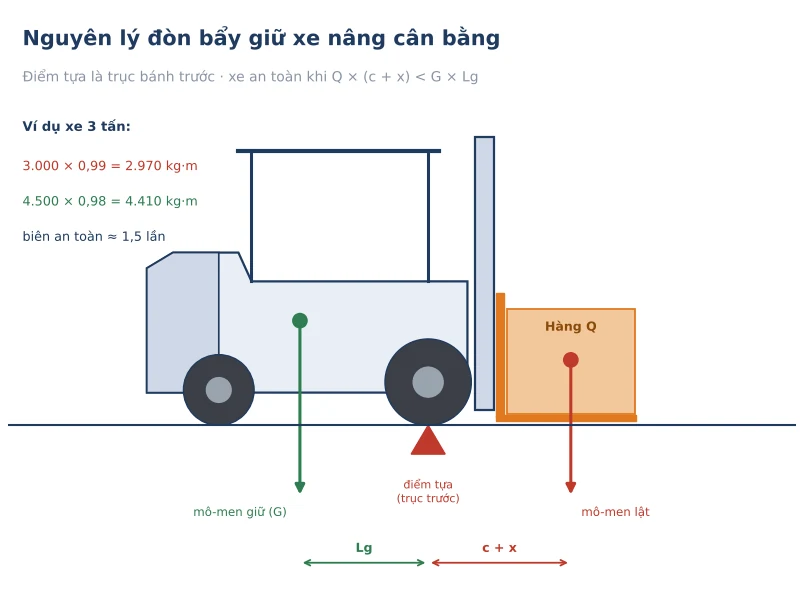

Nguyên lý đòn bẩy quanh trục bánh trước

Nguyên lý đòn bẩy của xe nâng được viết thành bất đẳng thức Q × (c + x) < G × Lg. Trong đó Q là khối lượng hàng, c là tâm tải, x là khoảng từ tâm trục trước tới mặt càng, G là tự trọng xe và Lg là khoảng từ trục trước tới trọng tâm xe.

Ví dụ minh họa với xe 3 tấn, tự trọng 4.500 kg:

1. Mô-men lật: 3.000 kg × (0,50 + 0,49) m = 2.970 kg·m.
2. Mô-men giữ, giả sử trọng tâm xe cách trục trước 0,98 m: 4.500 × 0,98 = 4.410 kg·m.
3. Tỷ số khoảng 1,5 lần. Phần dư này là biên an toàn cho phanh gấp, nền dốc và hàng lắc, được hãng kiểm chứng bằng thử nghiệm ổn định theo ISO 22915.

Khi kiện hàng dài làm tâm tải lùi ra 600 mm, giữ nguyên mô-men lật 2.970 kg·m thì hàng chỉ còn khoảng 2.970 ÷ 1,09 ≈ 2.725 kg. Công thức nhẩm nhanh Q × c ÷ c’ cho ra 2.500 kg, thấp hơn và an toàn hơn. Bảng tải gắn trên xe mới là căn cứ cuối cùng; cách tính mức giảm theo kiện hàng có trong bài cách chọn tải trọng xe nâng.

Tam giác ổn định

Tam giác ổn định của xe nâng đối trọng tạo bởi hai bánh trước và chốt xoay giữa cầu sau, vì cầu sau lắc quanh một chốt nên xe 4 bánh thực chất đứng trên 3 điểm. Xe chỉ an toàn khi đường thẳng đứng qua trọng tâm chung của xe và hàng nằm trong tam giác này.

Nâng hàng lên cao kéo trọng tâm chung lên cao. Lúc đó chỉ cần cua gấp, phanh gấp hoặc bánh sụp ổ gà, trọng tâm lệch ngang một đoạn nhỏ là đã ra khỏi tam giác, xe lật sang bên. Đây là lý do càng phải hạ còn 10–15 cm khỏi sàn khi di chuyển, kể cả khi xe đang chạy không tải.

Xe nâng di chuyển theo nguyên lý nào?

Xe nâng di chuyển bằng bánh trước chủ động, là cặp bánh gánh gần hết tải khi có hàng: xe dầu truyền mô-men qua biến mô thủy lực và hộp số, xe điện dùng mô-tơ do bộ điều khiển cấp điện từ ắc quy 24, 48 hoặc 80 V.

Xe nâng dầu

Xe nâng dầu dùng động cơ diesel quay biến mô thủy lực, rồi qua hộp số tự động 1–2 số tiến, vi sai và bán trục tới bánh trước. Biến mô cho phép động cơ quay mà xe vẫn đứng yên hoặc bò chậm, giống ly hợp tự động bằng dầu.

Bơm thủy lực của xe dầu quay cùng trục động cơ, nên lưu lượng dầu phụ thuộc vòng tua. Muốn nâng nhanh lúc xe đứng yên hay đang nhích sát kệ, người lái phải đạp bàn đạp nhích (inching) để cắt bớt truyền động, đồng thời tăng ga cho bơm quay nhanh. Nhả bàn đạp nhích đột ngột khi động cơ đang tua cao sẽ làm xe giật mạnh về trước.

Một số dòng dầu cao cấp dùng truyền động thủy tĩnh: bơm do động cơ quay đẩy dầu sang mô-tơ thủy lực ở bánh, không có hộp số. Đặc điểm từng dòng có trong bài xe nâng dầu.

Xe nâng điện

Xe nâng điện có hai mô-tơ tách riêng: mô-tơ di chuyển nối hộp giảm tốc ở bánh trước, và mô-tơ bơm chỉ quay khi người lái gạt cần nâng hoặc nghiêng. Vì vậy xe điện đứng yên gần như không tiêu tốn điện, và tốc độ nâng không phụ thuộc chân ga.

Bộ điều khiển xe điện còn đảo mô-tơ di chuyển thành máy phát khi nhả ga hoặc xuống dốc, nạp ngược một phần điện về ắc quy và hãm xe. Dung lượng ắc quy xe nâng quyết định số giờ làm việc mỗi lần sạc; so sánh đầy đủ có trong bài xe nâng điện.

Hệ thống lái xe nâng hoạt động như thế nào?

Hệ thống lái xe nâng xoay bánh sau bằng trợ lực thủy lực toàn phần: vô lăng quay bộ van lái, van đẩy dầu vào xi lanh lái nằm ngang cầu sau, xi lanh đẩy thanh nối quay hai bánh. Lái bánh sau cho bán kính quay nhỏ, khoảng 2,2–2,4 m với xe 3 tấn.

Bánh trước đã gánh tải và nhận lực kéo, nên giao việc lái cho bánh sau là hợp lý. Hệ quả là đuôi xe văng rộng ra ngoài khi quay, ngược với ô tô. Người đứng cạnh hông sau xe là vị trí bị quẹt nhiều nhất trong kho.

Nguyên lý hoạt động xe nâng tay là gì?

Nguyên lý hoạt động xe nâng tay là bơm thủy lực bằng tay: mỗi lần ấn cần, piston nhỏ đẩy dầu qua van một chiều vào xi lanh lớn, càng lên khoảng 10–12 mm. Khoảng 10 lần bơm đưa càng từ 85 mm lên gần 200 mm, đủ nhấc pallet khỏi sàn để kéo đi.

Lực tay được nhân hai lần: một lần qua cánh tay đòn của cần bơm, một lần qua tỷ lệ diện tích giữa piston nhỏ và piston lớn. Đó là lý do một người kéo được pallet 2–3 tấn trên nền phẳng.

Tay cầm có ba vị trí: nâng, trung gian để kéo đi, và hạ. Bóp lẫy hạ là mở van xả, dầu về bình và càng tự hạ theo trọng lượng hàng. Các dòng xe tay có trong bài xe nâng tay.

Chu trình làm việc của xe nâng hàng gồm mấy bước?

Nguyên lý làm việc của xe nâng hàng thể hiện qua chu trình 7 bước lặp lại cho mỗi pallet: tiếp cận, cắm càng, nâng khỏi mặt, ngả khung, di chuyển, đặt hàng và rút càng. Mỗi bước gắn với một nguyên lý ở các mục trên, bỏ bước nào là phá đúng nguyên lý đó.

1. Tiếp cận vuông góc, càng ngang, khung thẳng đứng: tâm tải nằm đúng giữa hai càng, không lệch tải sang một bên.
2. Cắm càng sâu hết cỡ vào pallet: kéo trọng tâm hàng về sát mặt càng, giữ tâm tải gần 500 mm thay vì lùi xa hơn.
3. Nâng vừa đủ khỏi mặt sàn hoặc kệ: xe dầu đạp nhích và tăng ga nhẹ để bơm đủ lưu lượng.
4. Ngả khung về sau: kéo trọng tâm hàng về gần trục bánh trước, giảm mô-men lật.
5. Di chuyển với càng cách sàn 10–15 cm: giữ trọng tâm chung thấp trong tam giác ổn định, giảm tốc khi cua.
6. Dừng hẳn trước kệ, nâng tới độ cao rồi mới tiến vào: không nâng khi đang chạy, khung thẳng trước khi hạ hàng xuống.
7. Hạ hàng, rút càng, hạ càng về thấp rồi mới quay xe: tránh đuôi xe quét vào kệ khi càng còn trên cao.

Những sai lầm khi vận hành trái nguyên lý xe nâng

Những sai lầm vận hành trái nguyên lý xe nâng thường gặp nhất là chất thêm vật nặng lên đuôi xe để tăng sức nâng, quay xe khi càng đang nâng cao, và ngả khung về trước khi hàng còn trên không. Cả ba đều đẩy trọng tâm ra khỏi vùng an toàn.

• Chất thêm đối trọng hoặc cho người đứng đuôi xe: mô-men giữ tăng nhưng khung gầm, cầu trước, lốp và xích không được thiết kế cho mức tải đó.
• Quay xe khi càng nâng cao: trọng tâm chung cao, lực ly tâm đẩy nó ra khỏi tam giác ổn định, xe lật ngang.
• Ngả khung về trước khi hàng đang trên cao: tâm tải lùi ra xa trục trước đúng lúc biên ổn định đã hẹp nhất.
• Nâng hàng trong lúc xe đang chạy: trọng tâm thay đổi cùng lúc với lực quán tính khi phanh.
• Xe dầu nhả bàn đạp nhích khi đang tua cao: xe giật về trước, hàng trên càng xô vào kệ.
• Cố nâng khi van an toàn đã xả: tiếng rít của dầu là tín hiệu quá tải, không phải để tăng ga nâng tiếp.

Phân biệt dòng xe phù hợp từng kiểu công việc có trong bài các loại xe nâng. Khi thuê xe theo ca để rút container hoặc xếp kho, bên cho thuê xe nâng hàng cần biết khối lượng, kích thước kiện và độ cao đặt hàng để chọn xe còn đủ biên ổn định.

Câu hỏi thường gặp về nguyên lý hoạt động xe nâng

Xe nâng hoạt động bằng nguyên lý gì?

Xe nâng hoạt động bằng hai nguyên lý chính: thủy lực theo định luật Pascal để nâng, hạ, nghiêng khung và lái, và đòn bẩy quanh trục bánh trước để giữ xe cân bằng khi mang hàng. Hệ truyền động dùng động cơ dầu hoặc mô-tơ điện đưa xe tiến lùi bằng cặp bánh trước, còn bánh sau làm nhiệm vụ đổi hướng.

Vì sao xe nâng dầu phải tăng ga khi nâng hàng?

Xe nâng dầu phải tăng ga khi nâng hàng vì bơm thủy lực quay cùng trục động cơ, vòng tua càng cao thì lưu lượng dầu càng lớn và càng lên càng nhanh. Khi cần nâng lúc xe đứng yên hoặc đang nhích, người lái đạp bàn đạp nhích để cắt bớt truyền động rồi mới tăng ga. Xe điện không cần làm vậy vì có mô-tơ bơm riêng.

Xe nâng bị tụt càng là do đâu?

Xe nâng bị tụt càng khi đang giữ hàng thường do dầu rò qua phớt piston xi lanh nâng hoặc rò bên trong van phân phối, khiến xi lanh không giữ được áp suất. Nguyên nhân phụ là van chống tụt kẹt bẩn hoặc dầu thủy lực quá loãng do nóng. Tụt càng là lỗi cần sửa ngay, vì hàng có thể rơi khi người đang làm việc bên dưới.

Áp suất thủy lực xe nâng là bao nhiêu?

Áp suất thủy lực của xe nâng hàng 2,5–3 tấn thường làm việc trong khoảng 150–250 bar, do van an toàn cài đặt giới hạn trên. Xe chở càng nặng thì áp suất cần thiết càng cao: ví dụ xe 3 tấn đầy tải với hai xi lanh đường kính 50 mm cần khoảng 175 bar. Thông số chính xác ghi trong sổ tay kỹ thuật của từng model.

Kết luận

Nguyên lý hoạt động xe nâng gói trong ba cơ chế: thủy lực biến áp suất 150–250 bar thành lực nâng nhờ xích 2:1, truyền động đưa xe đi bằng bánh trước, và đòn bẩy quanh trục trước giữ xe trong tam giác ổn định. Hiểu ba cơ chế này là hiểu vì sao phải cắm càng sâu, ngả khung sau, hạ càng khi chạy và không bao giờ quay xe khi hàng còn trên cao.
